แหล่งจ่ายไฟความถี่สูงและไฟฟ้าแรงสูง

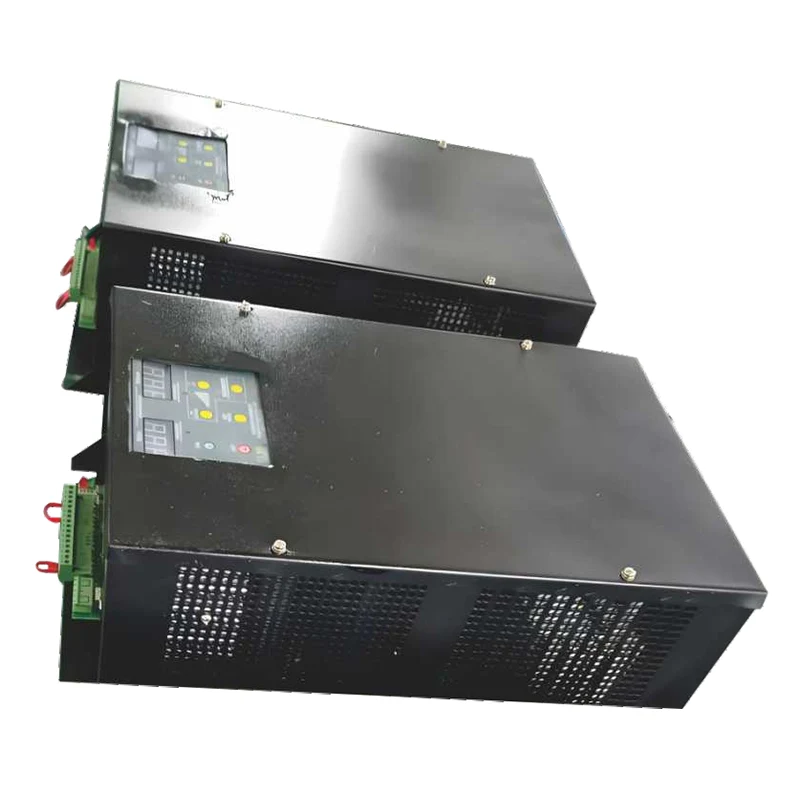

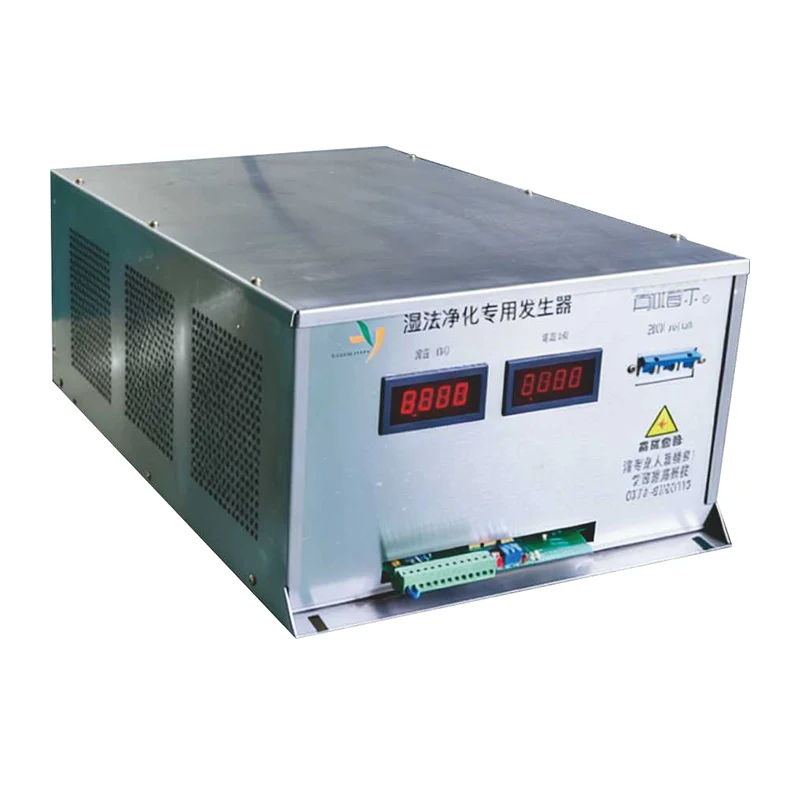

DeFa Environmental Equipment ผลิตแหล่งจ่ายไฟแรงดันสูงความถี่สูงสำหรับการใช้งานไฟฟ้าสถิตและพลาสมาในอุตสาหกรรม แหล่งจ่ายไฟความถี่สูงและแรงดันสูงเหล่านี้จะแปลงอินพุต AC สามเฟสเป็นเอาต์พุต DC ที่มีการควบคุมที่แรงดันไฟฟ้าตั้งแต่ 1 kV ถึง 120 kV โดยมีพิกัดกำลังตั้งแต่ 1 kW ถึง 200 kW ในแชสซีเดียว และมีกำลังที่สูงกว่าผ่านการกำหนดค่าแบบขนาน

ความแตกต่างทางเทคนิคที่สำคัญจากหม้อแปลงความถี่สาย 50/60 Hz ทั่วไปคือความถี่สวิตชิ่ง เราทำงานระหว่าง 20 kHz ถึง 50 kHz โดยใช้โทโพโลยีเรโซแนนซ์ LLC พร้อมการควบคุม DSP ซึ่งช่วยให้เราใช้หม้อแปลงเฟอร์ไรต์คอร์ที่มีขนาดเล็กกว่ามากแทนยูนิตแกนเหล็กขนาดใหญ่ และบรรลุประสิทธิภาพการแปลงที่สูงกว่า 95% ตลอดช่วงโหลดส่วนใหญ่ ในทางปฏิบัติ นั่นหมายถึงการใช้พลังงานที่ลดลง 20% ถึง 30% สำหรับกำลังเอาต์พุตเท่าเดิม เมื่อเทียบกับหม้อแปลงรุ่นเก่า

คำอธิบายฟังก์ชันและข้อดี

หลักการปฏิบัติงาน

แหล่งจ่ายไฟความถี่สูงและแรงดันสูงจะแก้ไขอินพุต AC ให้เป็น DC จากนั้นจึงสลับที่ความถี่สูงผ่านสเตจอินเวอร์เตอร์ ไฟฟ้ากระแสสลับความถี่สูงถูกสเต็ปด้วยหม้อแปลงเฟอร์ไรต์ขนาดกะทัดรัด จากนั้นจึงแก้ไขและกรองเพื่อสร้างเอาต์พุต DC สุดท้าย

DSP ปรับความถี่การสลับอย่างต่อเนื่องเพื่อรักษาการทำงานที่เหมาะสมที่สุดภายใต้สภาวะโหลดและเส้นที่แตกต่างกัน กฎข้อบังคับแบบวงปิดนี้ตอบสนองต่อการเปลี่ยนแปลงในหน่วยไมโครวินาที ผู้ใช้สามารถเลือกโหมดการควบคุมได้สามโหมด: แรงดันคงที่ กระแสคงที่ หรือกำลังคงที่ สำหรับเครื่องตกตะกอนด้วยไฟฟ้าสถิต กระแสไฟฟ้าคงที่ถือเป็นเรื่องปกติ เนื่องจากจะรักษาโคโรนาให้คงที่ แม้ว่าปริมาณฝุ่นจะผันผวนก็ตาม เครื่องปฏิกรณ์แบบพลาสมามักจะทำงานด้วยแรงดันไฟฟ้าคงที่เพื่อรักษาสภาวะการคายประจุให้คงที่

ประสิทธิภาพเอาต์พุต

ระลอกเอาท์พุตต่ำกว่า 1% จากจุดสูงสุดถึงจุดสูงสุดที่โหลดเต็ม ในเครื่องตกตะกอนไฟฟ้าสถิต การกระเพื่อมที่ต่ำหมายถึงกระแสโคโรนาที่สม่ำเสมอมากขึ้น และประสิทธิภาพการรวบรวมที่ดีขึ้นโดยไม่มีประกายไฟมากเกินไป สำหรับการบำบัดสาร VOCs ในพลาสมา จะส่งผลให้เกิดการคายประจุที่เสถียรและอัตราการออกซิเดชันที่คาดการณ์ได้มากขึ้น

ความแม่นยำในการควบคุมแรงดันไฟฟ้าอยู่ภายใน ±0.5% ของค่าที่ตั้งไว้ และการควบคุมกระแสไฟฟ้าภายใน ±1% เวลาตอบสนองที่รวดเร็ว—โดยทั่วไปจะต่ำกว่า 100 ไมโครวินาที—ช่วยลดประกายไฟในการใช้งาน ESP ซึ่งช่วยลดการสึกหรอของอิเล็กโทรดและขยายระยะเวลาการบำรุงรักษา

ระบบป้องกัน

เราได้สร้างการป้องกันที่ครอบคลุมสำหรับทั้งแหล่งจ่ายไฟและโหลดที่เชื่อมต่อ ฟังก์ชันมาตรฐานได้แก่ แรงดันไฟเกิน กระแสเกิน การลัดวงจร การสูญเสียเฟสอินพุต และการปิดเครื่องด้วยอุณหภูมิเกิน

การตรวจจับส่วนโค้งสมควรได้รับการกล่าวถึงเป็นพิเศษ ในเครื่องตกตะกอนด้วยไฟฟ้าสถิต เกิดประกายไฟบ่อยครั้งและเป็นเรื่องปกติในระดับหนึ่ง แต่ส่วนโค้งที่ต่อเนื่องอาจทำให้อิเล็กโทรดคายประจุเสียหายได้ หน่วยของเราจะตรวจจับกระแสไฟกระชากจากส่วนโค้งและลดกำลังเอาต์พุตทันที หากส่วนโค้งยังคงอยู่เกินระยะเวลาที่กำหนด - ผู้ใช้ปรับได้ - หน่วยจะเดินทางโดยสมบูรณ์ เพื่อป้องกันการเกิดรูพรุนและยืดอายุอิเล็กโทรด

กิจกรรมการป้องกันทั้งหมดจะถูกบันทึกด้วยการประทับเวลาและจัดเก็บไว้ในหน่วยความจำแบบไม่ลบเลือน ผู้ปฏิบัติงานสามารถดึงประวัติข้อผิดพลาดผ่านอินเทอร์เฟซการสื่อสาร

การติดตามและการควบคุม

RS-485 พร้อม Modbus RTU เป็นมาตรฐาน มีอีเทอร์เน็ตพร้อม Modbus TCP ให้เลือก คุณสามารถเชื่อมต่อเครื่องเข้ากับระบบ DCS หรือ SCADA ของโรงงานผ่านอินเทอร์เฟซเหล่านี้

จากสถานที่ห่างไกล ผู้ปฏิบัติงานสามารถอ่านแรงดันเอาท์พุต กระแสเอาท์พุต สถานะข้อผิดพลาด อุณหภูมิภายใน และการใช้พลังงาน คุณยังสามารถปรับค่าแรงดันและกระแสที่ตั้งไว้ เปลี่ยนโหมดการควบคุม และรีเซ็ตข้อผิดพลาดได้จากระยะไกล ซึ่งช่วยลดความจำเป็นในการเยี่ยมชมสถานที่ โดยเฉพาะการติดตั้งในพื้นที่จำกัดหรือพื้นที่ที่มีความเสี่ยงสูง

สำหรับการควบคุมแบบอะนาล็อก เรามีอินพุต 4–20 mA สำหรับเซ็ตพอยต์และเอาต์พุตสำหรับสัญญาณสถานะเป็นมาตรฐาน

การออกแบบทางกายภาพ

การออกแบบความถี่สูงช่วยลดขนาดและน้ำหนักได้อย่างมาก หน่วย 100 kW ใช้พื้นที่ประมาณหนึ่งในสิบของปริมาตรของหม้อแปลง 50/60 Hz ที่เทียบเท่ากัน ทำให้การปรับปรุงใหม่ทำได้จริงเมื่อเปลี่ยนยูนิตเก่าในห้องไฟฟ้าที่มีผู้คนหนาแน่น น้ำหนักก็ลดลงเช่นเดียวกัน การติดตั้งจึงไม่ต้องใช้อุปกรณ์ยกของหนัก

การระบายความร้อนคือการบังคับอากาศสำหรับรุ่นที่มีกำลังสูงสุด 50 kW และระบายความร้อนด้วยน้ำเพื่อให้ได้อัตราพลังงานที่สูงกว่า หรือสำหรับการติดตั้งที่อุณหภูมิแวดล้อมเกิน 40°C ระดับมาตรฐานของตัวเครื่องคือ IP20 สำหรับใช้ภายในอาคาร IP54 ใช้งานได้ในสภาพแวดล้อมกลางแจ้งหรือมีฝุ่นมาก

การใช้งาน

แหล่งจ่ายไฟเหล่านี้ถูกนำไปใช้ในการใช้งานด้านสิ่งแวดล้อมทางอุตสาหกรรมหลายประเภท:

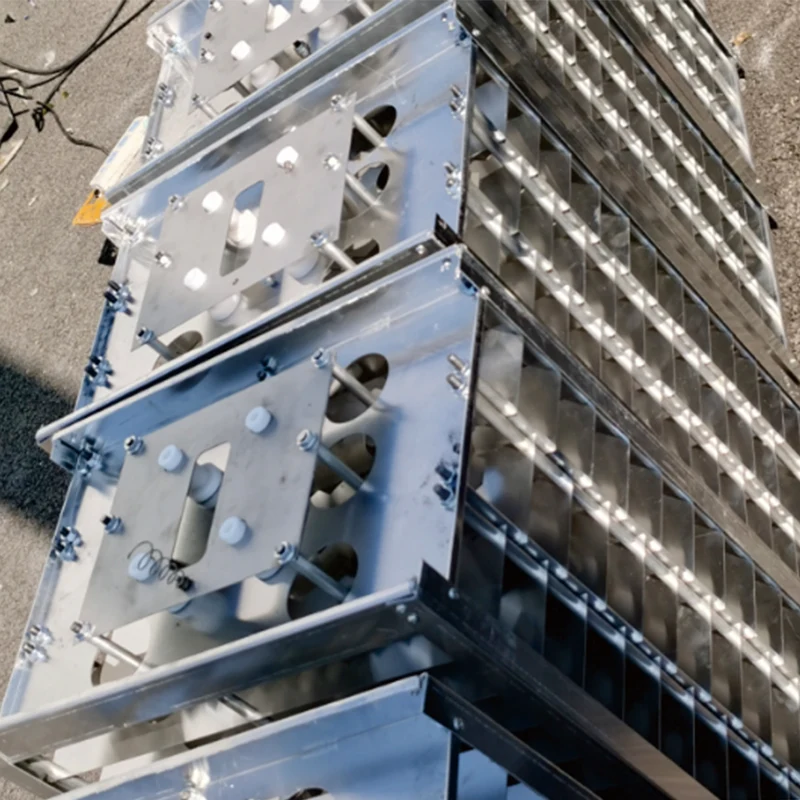

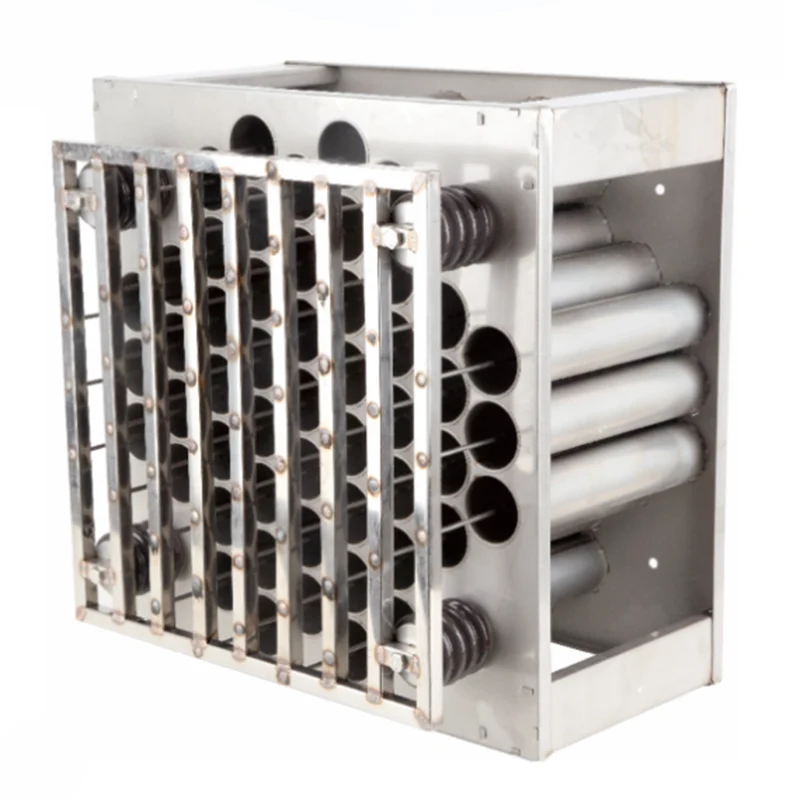

เครื่องตกตะกอนด้วยไฟฟ้าสถิตสำหรับการเก็บฝุ่นจากก๊าซไอเสียในโรงไฟฟ้า เตาเผาปูนซีเมนต์ โรงเผาผนึกเหล็ก และเตาเผา เอาต์พุต DC ที่เสถียรช่วยปรับปรุงประสิทธิภาพการรวบรวมและลดการปล่อยปล่องซ้อน

ระบบบำบัด VOCs ของพลาสมาสำหรับการย่อยสลายสารประกอบอินทรีย์ระเหยง่ายในไอเสียจากโรงงานเคมี สายการเคลือบ โรงพิมพ์ และการผลิตยา

การบำบัดควันน้ำมันและหมอกอุตสาหกรรมสำหรับการตัดเฉือน การแปรรูปอาหาร และเครื่องสเตนเตอร์สิ่งทอ

ระบบควบคุมกลิ่นสำหรับโรงบำบัดน้ำเสีย สิ่งอำนวยความสะดวกในการทำปุ๋ยหมัก และการดำเนินการต่างๆ โดยการใช้พลาสมาหรือการปล่อยโคโรนาเพื่อสลาย H₂S แอมโมเนีย และสารประกอบที่มีกลิ่นอื่นๆ

หน่วยฟอกอากาศสำหรับอาคารพาณิชย์ ห้องคลีนรูม และสถานพยาบาล

ความน่าเชื่อถือและการทดสอบ

เราผลิตอุปกรณ์จ่ายไฟแรงดันสูงมาตั้งแต่ปี 2549 ฐานการติดตั้งของเรามีมากกว่า 2,000 เครื่องทั่วประเทศจีน เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง อเมริกาใต้ และยุโรป สิ่งเหล่านี้ส่วนใหญ่ทำงานในโรงงานปูนซีเมนต์และเหล็กซึ่งมีอุณหภูมิโดยรอบเกิน 45°C เป็นประจำและมีฝุ่นจำนวนมาก

ข้อมูลภาคสนามจากการติดตั้งเหล่านี้ทำให้เรามีเวลาเฉลี่ยระหว่างความล้มเหลวเพียง 80,000 ชั่วโมงเท่านั้น ตัวเลขดังกล่าวอิงตามบันทึกการปฏิบัติงานจริง ไม่ใช่การคำนวณทางทฤษฎี

แต่ละยูนิตผ่านการทดสอบการเบิร์นอินเป็นเวลา 48 ชั่วโมงที่โหลดเต็มพิกัดก่อนจัดส่ง นอกจากนี้เรายังทำการทดสอบความทนทานต่อไฟฟ้าแรงสูงที่เอาต์พุตพิกัด 1.5 เท่าเป็นเวลาหนึ่งนาที ฟังก์ชันการป้องกันทั้งหมดได้รับการตรวจสอบแยกกันในระหว่างการทดสอบขั้นสุดท้าย

ส่วนประกอบที่สำคัญ เช่น โมดูล IGBT หม้อแปลงไฟฟ้าแรงสูง ตัวเก็บประจุ และแผงควบคุม มาจากซัพพลายเออร์ระดับหนึ่ง เราตรวจสอบทุกชุดเมื่อมาถึงและรักษาบันทึกการตรวจสอบย้อนกลับสำหรับชิ้นส่วนสำคัญทั้งหมด

ตัวเลือกการปรับแต่ง

เรามีการกำหนดค่าแบบกำหนดเองสำหรับแรงดันไฟฟ้า กระแสไฟฟ้า หรือข้อกำหนดทางกลที่ไม่ได้มาตรฐาน ตัวอย่างได้แก่ หน่วยสำหรับเคมีพลาสมาเฉพาะ สำหรับเครื่องฟอกทางทะเลที่มีการต้านทานละอองน้ำเกลือ และสำหรับการติดตั้งในพื้นที่สูงที่ต้องมีการปรับเปลี่ยนการลดพิกัด

ทีมวิศวกรของเราสามารถช่วยในเรื่องการจับคู่อินเทอร์เฟซ การปรับลอจิกควบคุม และการกรองฮาร์มอนิก นอกจากนี้เรายังให้การสนับสนุนการทดสอบการใช้งานนอกสถานที่สำหรับโครงการขนาดใหญ่ แม้ว่าหน่วยส่วนใหญ่จะได้รับการกำหนดค่าล่วงหน้าให้ทำงานนอกกรอบด้วยระบบ ESP หรือพลาสมามาตรฐาน

เอกสารและการสนับสนุน

แต่ละยูนิตมาพร้อมกับคู่มือฉบับสมบูรณ์ซึ่งครอบคลุมถึงการติดตั้ง การเดินสายไฟ การใช้งาน การแก้ไขปัญหา และการบำรุงรักษา เราให้การสนับสนุนด้านเทคนิคทางอีเมลและโทรศัพท์ พร้อมตอบกลับภายใน 24 ชั่วโมงสำหรับการสอบถามข้อมูลมาตรฐาน สำหรับปัญหาเร่งด่วน เราสามารถจัดเตรียมการวินิจฉัยระยะไกลผ่านอินเทอร์เฟซการสื่อสารได้

อะไหล่จะถูกเก็บไว้ในสต็อกสำหรับรุ่นปัจจุบัน และเราเก็บรักษาเอกสารสำหรับหน่วยที่จัดส่งภายในสิบปีที่ผ่านมาเพื่อรองรับอุปกรณ์รุ่นเก่า
