ชุดประกอบระบบจ่ายไฟและระบบควบคุมการทำให้บริสุทธิ์อัจฉริยะ

ชุดจ่ายไฟและระบบควบคุมการทำให้บริสุทธิ์อัจฉริยะ DeFa เป็นระบบควบคุมและจ่ายไฟแบบรวม แพลตฟอร์มที่เปิดตัวโดย Shengyuan Technology สำหรับโครงการบำบัดก๊าซเสียทางอุตสาหกรรม มันบูรณาการอย่างมาก เครื่องกำเนิดไฟฟ้าแรงสูงความถี่สูง, ชุดควบคุมอัจฉริยะ PLC ของ Siemens, ตรรกะการป้องกันความปลอดภัยหลายชั้น, ความสามารถในการควบคุมระยะไกล IoT และอินเทอร์เฟซการจัดการสำหรับอุปกรณ์เสริม ระบบให้ความน่าเชื่อถือ แหล่งจ่ายไฟและการจัดการการปฏิบัติงานที่ชาญฉลาดและปลอดภัยสำหรับการบำบัดด้วยไฟฟ้าสถิต พลาสมา และการทำให้บริสุทธิ์แบบไฮบริด อุปกรณ์ ได้รับการออกแบบมาเพื่อทำให้การติดตั้งและบำรุงรักษาง่ายขึ้น ลดการพึ่งพาแรงงานคน และกำจัด ความเสี่ยงในการปฏิบัติงานที่แหล่งกำเนิดผ่านกลไกความปลอดภัยเชิงรุก

สถาปัตยกรรมหลักและโมดูลการทำงาน

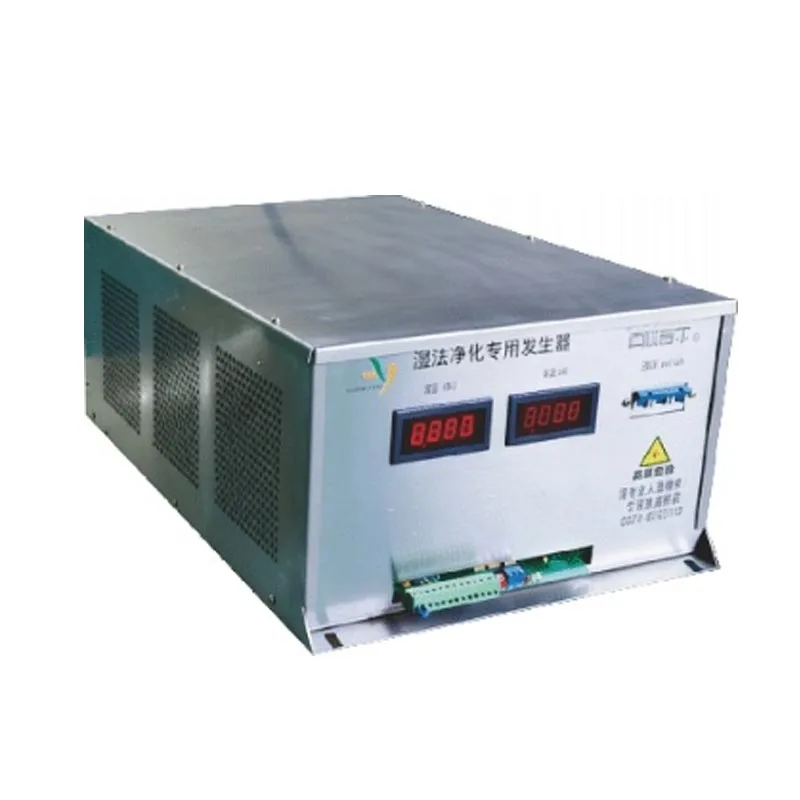

1. เครื่องกำเนิดไฟฟ้าแรงสูงความถี่สูงในตัว

โดดเด่นด้วยการออกแบบความถี่สูงแบบบูรณาการที่กะทัดรัด ใช้งานได้เต็มรูปแบบ เมื่อเทียบกับพลังงานความถี่สายแบบเดิม วัสดุสิ้นเปลืองเอาต์พุตความถี่สูงจะเพิ่มจำนวนการปล่อยที่มีประสิทธิภาพต่อรอบอย่างมีนัยสำคัญเพิ่มขึ้น ประสิทธิภาพการทำให้บริสุทธิ์มากกว่า 10% พารามิเตอร์การทำงานทั้งหมดได้รับการตั้งค่าและจัดการโดยโปรแกรม PLC ทำให้เปิดใช้งานได้ การเริ่มต้นแบบ "ปลั๊กแอนด์เพลย์": พารามิเตอร์ที่ตั้งไว้ล่วงหน้าจากโรงงานช่วยลดความจำเป็นในการปรับแต่งซ้ำในสถานที่โดยผู้เชี่ยวชาญ วิศวกร ในระหว่างการทำงาน ระบบจะปรับลักษณะเอาต์พุตโดยอัตโนมัติตามเงื่อนไขเรียลไทม์ ป้องกันการปิดเครื่องบ่อยครั้งที่เกิดจากความผันผวนในการปฏิบัติงาน และรับประกันประสิทธิภาพของอุปกรณ์ที่ต่อเนื่องและมีเสถียรภาพ

2. แกนควบคุมอัจฉริยะของ Siemens PLC

ชุดจ่ายไฟและระบบควบคุมการทำให้บริสุทธิ์อัจฉริยะมีศูนย์กลางอยู่ที่ PLC ของ Siemens รวมการควบคุมเข้าด้วยกัน อัลกอริธึมที่ได้รับการปรับให้เหมาะสมโดยเทคโนโลยี Shengyuan โดยอิงจากข้อมูลทางวิศวกรรมสองทศวรรษ ฟังก์ชั่นระบบทั้งหมด—ตั้งแต่ เอาท์พุตแรงดันไฟฟ้าสูง การควบคุมความเร็วพัดลม และลำดับการทำความสะอาดไปยังอินเตอร์ล็อคด้านความปลอดภัย ถูกรวมเข้าไว้เป็นหนึ่งเดียว ตรรกะการควบคุม ระบบมีโหมดการทำงานสองโหมด (อัตโนมัติและแบบแมนนวล): ในโหมดอัตโนมัติ การควบคุมที่ยืดหยุ่น เทคโนโลยีช่วยให้เครื่องกำเนิดไฟฟ้าสามารถปรับตัวให้เข้ากับสภาวะก๊าซไอเสียที่ซับซ้อนและผันผวน ในโหมดแมนนวล การบำรุงรักษา บุคลากรสามารถทำการปรับเปลี่ยนได้อย่างแม่นยำตามความต้องการในสถานที่ทำงาน บันทึกของระบบจะบันทึกทุกพารามิเตอร์โดยอัตโนมัติ การเปลี่ยนแปลงและเหตุการณ์การดำเนินงาน อำนวยความสะดวกในการตรวจสอบย้อนกลับและการวินิจฉัย

3. ระบบป้องกันอัคคีภัยแบบแอคทีฟสามชั้น

ความปลอดภัยเป็นหลักการสำคัญของการออกแบบชุดควบคุม DeFa ระบบจะสร้างไฟสามระดับ กลไกการป้องกันและคุ้มครองที่ทำงานจากภายนอกใน:

การป้องกันระดับ 1—การตรวจจับอันตรายส่วนหน้า: เมื่อเซ็นเซอร์ตรวจจับประกายไฟที่ติดตั้งในท่อทางเข้าตรวจจับประกายไฟ หรืออนุภาคที่มีอุณหภูมิสูงในก๊าซไอเสีย PLC จะปิดระบบทันทีและสามารถกระตุ้นให้เกิดเพลิงไหม้ได้ สปริงเกอร์หรือวาล์วปิด ระงับอันตรายก่อนที่จะถึงอุปกรณ์

การป้องกันระดับ 2—การป้องกันลอจิกโปรแกรม: การใช้เกณฑ์ที่ตั้งไว้ล่วงหน้าสำหรับกระแส อุณหภูมิ และความดัน ความผันผวน ระบบจะตรวจสอบการคายประจุที่ผิดปกติหรือแนวโน้มของความร้อนสูงเกินไปเฉพาะที่อย่างต่อเนื่อง ถ้าก ระบบจะลดกำลังเอาต์พุตหรือตัดไฟฟ้าแรงสูงโดยอัตโนมัติเพื่อป้องกันไฟฟ้าที่อาจเกิดขึ้น อันตรายจากลุกลามเป็นเปลวไฟ

การป้องกันระดับ 3—การตรวจสอบความปลอดภัยในตนเองของเครื่องกำเนิดไฟฟ้า: เครื่องกำเนิดไฟฟ้าแรงสูงทำการตรวจสอบตัวเองแบบเรียลไทม์สำหรับ การอาร์ค การลัดวงจร และการโอเวอร์โหลดระหว่างการเริ่มต้นและการทำงาน หากพารามิเตอร์การทำงานใดเบี่ยงเบนไปจาก ในช่วงที่ปลอดภัย เครื่องกำเนิดไฟฟ้าจะตัดเอาต์พุตทันทีและรายงานข้อผิดพลาด การดำเนินการสามารถดำเนินการต่อได้เพียงครั้งเดียวเท่านั้น สภาวะกลับสู่ปกติและระบบจะยืนยันสถานะ

มาตรการป้องกันหลายประการทำให้แน่ใจได้ว่าอุปกรณ์ได้รับการควบคุมก่อนที่ไฟจะลุกลาม ทำให้มันพิเศษเป็นพิเศษ เหมาะสำหรับการบำบัดก๊าซไอเสียทางอุตสาหกรรมที่มีส่วนประกอบที่ติดไฟได้

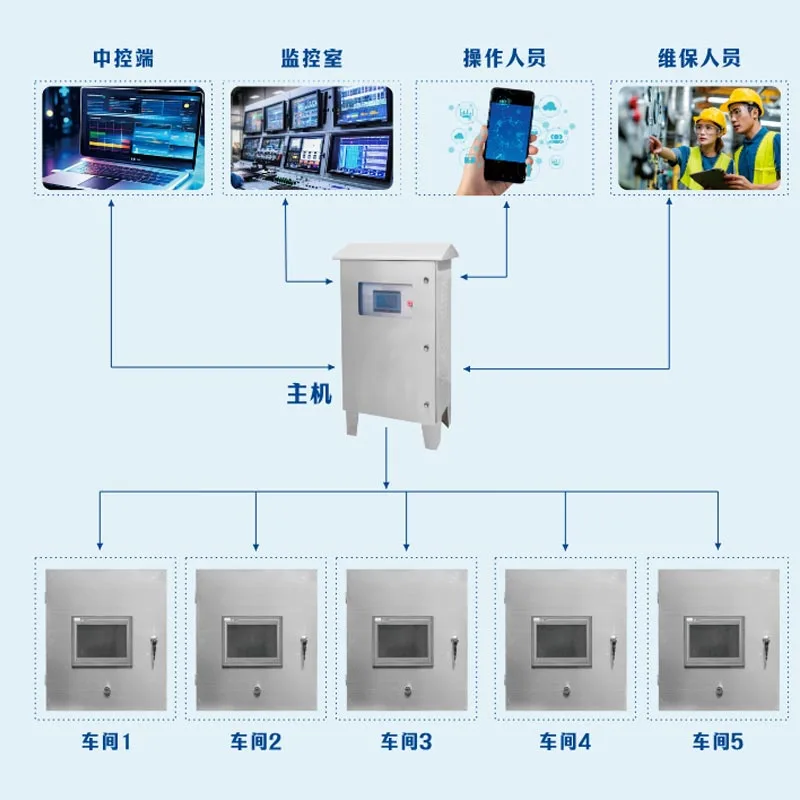

4. IoT และระบบควบคุมหลายจุด

ชุดจ่ายไฟและระบบควบคุมการทำให้บริสุทธิ์อัจฉริยะมาพร้อมกับการสื่อสาร IoT เป็นมาตรฐาน อินเทอร์เฟซรองรับวิธีการจัดการระยะไกลต่างๆ:

• การควบคุมแอประยะไกล: ผู้ใช้สามารถตรวจสอบสถานะอุปกรณ์ รับการแจ้งเตือนข้อผิดพลาด และดำเนินการเปิด/ปิดหรือ การปรับพารามิเตอร์ทุกที่ทุกเวลาผ่านแอปมือถือ ช่วยลดต้นทุนการตรวจสอบตามปกติได้อย่างมาก

• การจัดการแบบรวมศูนย์ (HMI/ห้องควบคุมกลาง): มีอินเทอร์เฟซแบบไฟเบอร์ออปติกหรืออีเทอร์เน็ตเพื่อความราบรื่น บูรณาการกับ DCS ของโรงงานหรือห้องควบคุมส่วนกลาง ช่วยให้สามารถตรวจสอบและบันทึกข้อมูลได้จากส่วนกลางสำหรับหลาย ๆ เครื่อง หน่วยการทำให้บริสุทธิ์

• การควบคุมแบบหลายจุด/แยกหน้าจอ: สำหรับไซต์งานขนาดใหญ่ สามารถติดตั้งหน้าจอควบคุมเพิ่มเติมได้ เหล่านี้ สื่อสารกับตู้ควบคุมหลักผ่านอีเทอร์เน็ตหรือไฟเบอร์ออปติก ทำให้สามารถควบคุมเฉพาะที่ต่างกันได้ ตำแหน่งที่มีการซิงโครไนซ์ข้อมูลแบบเรียลไทม์ผ่านหน้าจอ

• เริ่ม/หยุดการซิงโครไนซ์ระยะไกล: รองรับการประสานสัญญาณกับอุปกรณ์ที่เกี่ยวข้อง (เช่น สายการผลิต พัดลม) เพื่อซิงโครไนซ์ระบบการทำให้บริสุทธิ์กับกระบวนการผลิตจึงหลีกเลี่ยงการสูญเสียพลังงานในระหว่างที่ไม่ได้ใช้งาน การดำเนินงาน

5. การควบคุมอุปกรณ์เสริมและ O&M แบบสัมผัสเดียว

ระบบรวมอินเทอร์เฟซการควบคุมสำหรับอุปกรณ์เสริม เช่น พัดลม ปั๊มทำความสะอาด และสเปรย์ หอคอย—ขจัดความจำเป็นในการใช้ตู้ควบคุมเพิ่มเติม:

• การควบคุมพัดลม: ให้เอาต์พุตสำหรับการสตาร์ท/หยุดพัดลมและการควบคุมความเร็ว; สามารถปรับความเร็วพัดลมได้ผ่านทาง หน้าจอสัมผัสหรือระยะไกล และตรรกะการเริ่ม/หยุดถูกรวมเข้ากับระบบอินเตอร์ล็อคเพื่อความปลอดภัย

• ฟังก์ชั่นทำความสะอาดอัตโนมัติ: ปั๊มทำความสะอาดรองรับการตั้งค่าการทำความสะอาดและระยะเวลาตามกำหนดเวลา; ในเงื่อนไข มีแนวโน้มที่จะเกิดคราบสกปรก (เช่น ฝุ่นหรือละอองน้ำมันสูง) ซึ่งช่วยลดความถี่ในการทำความสะอาดด้วยตนเองได้อย่างมีประสิทธิภาพ และ รักษาประสิทธิภาพการฟอกให้คงที่

• เอาต์พุตที่เชื่อมโยง (เช่น ทาวเวอร์สเปรย์): รวมเอาต์พุตหน้าสัมผัสแห้งที่สงวนไว้เพื่อเชื่อมโยงกับอุปกรณ์ภายนอก เช่น ทาวเวอร์สเปรย์และวาล์ว ช่วยให้สามารถประสานงานเชิงลอจิคัลทั่วทั้งระบบบำบัดได้

• การควบคุมระบบด้วยสัมผัสเดียว: ผู้ใช้เพียงกดปุ่มสตาร์ทเพียงปุ่มเดียว จากนั้นระบบจะเปิดใช้งานเครื่องกำเนิดไฟฟ้า พัดลม หน่วยทำความสะอาดและอุปกรณ์อื่น ๆ ตามลำดับที่กำหนดไว้ล่วงหน้า การปิดระบบจะทำในทำนองเดียวกันด้วยสัมผัสเดียวโดยหลีกเลี่ยง ขั้นตอนที่ซับซ้อนหลายขั้นตอนและความเสี่ยงของข้อผิดพลาดในการปฏิบัติงาน งานทำความสะอาดและบำรุงรักษาก็สามารถเป็นได้ ดำเนินการโดยอัตโนมัติผ่านอินพุตคำสั่งเดียว

ภาพรวมของอินเทอร์เฟซการทำงานของระบบ

สถานการณ์การใช้งานทั่วไป

● ระบบกรองสารอินทรีย์ระเหยง่ายทางอุตสาหกรรม (ไฟฟ้าสถิต/พลาสมา)
● โครงการฟอกควันในครัวเชิงพาณิชย์
● โครงการควบคุมกลิ่น
● การบำบัดกระแสไอเสียที่ซับซ้อนซึ่งประกอบด้วยหมอกน้ำมัน หมอกกรด และอนุภาค
● การสนับสนุน การติดตั้งเพิ่มเติม และการอัพเกรดอุปกรณ์ป้องกันสิ่งแวดล้อมขนาดกลางถึงขนาดใหญ่

คำถามที่พบบ่อย

ระบบนี้สามารถขับเคลื่อนอุปกรณ์ฟอกไฟฟ้าสถิตหรือพลาสมาได้โดยตรงหรือไม่

ใช่. ระบบนี้มีเครื่องกำเนิดไฟฟ้าแรงดันสูงความถี่สูงในตัวซึ่งออกแบบมาเพื่อการใช้งานโดยเฉพาะ เช่นการตกตะกอนด้วยไฟฟ้าสถิตและการปล่อยสิ่งกีดขวางอิเล็กทริก พารามิเตอร์เอาต์พุตสามารถจับคู่ได้อย่างยืดหยุ่นผ่าน การเขียนโปรแกรมไปยังโมเดลต่างๆ ของสนามไฟฟ้าบริสุทธิ์หรือเครื่องปฏิกรณ์พลาสมา เรายังนำเสนอการปรับพารามิเตอร์อีกด้วย บริการเพื่อตอบสนองความต้องการโหลดเฉพาะ

จริงหรือไม่ที่เครื่องกำเนิดไฟฟ้าแรงสูงไม่จำเป็นต้องมีการทดสอบการทำงานที่ไซต์งาน?

ใช่. เครื่องกำเนิดไฟฟ้ามาพร้อมกับพารามิเตอร์พื้นฐานที่ได้รับการปรับปรุงล่วงหน้าโดยอาศัยประสบการณ์ทางวิศวกรรมที่กว้างขวาง ระบบจะทำงานโดยอัตโนมัติเมื่อโหลดและแหล่งจ่ายไฟเชื่อมต่ออย่างถูกต้องที่ไซต์งาน มันเป็นแบบไดนามิก ปรับตามความผันผวนของอุณหภูมิ ความชื้น และความเข้มข้นของก๊าซไอเสีย โดยไม่จำเป็นต้องมี การปรับพารามิเตอร์ด้วยตนเองบ่อยครั้งที่จำเป็นสำหรับอุปกรณ์แบบดั้งเดิม โหมดแมนนวลและการปรับแบบละเอียดในภายหลังคือ จำเป็นเฉพาะสำหรับสภาพการทำงานที่ผิดปกติอย่างมากหรือการปรับเปลี่ยนโดยผู้ใช้โดยเฉพาะ

ระบบป้องกันอัคคีภัยสามระดับมีความน่าเชื่อถือแค่ไหน?

กลไกการป้องกันสามระดับก่อให้เกิดวงปิด ตั้งแต่การตรวจจับอันตรายภายนอกและแนวโน้มภายใน การวิเคราะห์เพื่อตรวจสอบตนเองในระดับส่วนประกอบ การป้องกันระดับ 1 ใช้เซ็นเซอร์ทางกายภาพเพื่อตรวจจับประกายไฟโดยตรง ระดับ 2 ขึ้นอยู่กับเกณฑ์ความปลอดภัยที่ตรวจสอบผ่านการสแกน PLC ความเร็วสูง และระดับ 3 ประกอบด้วยการป้องกันระดับฮาร์ดแวร์ ภายในแหล่งจ่ายไฟฟ้าแรงสูงนั่นเอง สถาปัตยกรรมแบบเลเยอร์นี้ได้รับการตรวจสอบแล้วจากหลายร้อยแห่ง โครงการอุตสาหกรรม ลดความเสี่ยงที่เกี่ยวข้องกับการบำบัดก๊าซเสียที่มีสารติดไฟได้อย่างมีประสิทธิภาพ ส่วนประกอบ

มั่นใจในความปลอดภัยของรีโมทคอนโทรลได้อย่างไร?

ระบบใช้โปรโตคอลการสื่อสารระดับอุตสาหกรรมพร้อมการส่งข้อมูลที่เข้ารหัสและการจัดการแบบเป็นชั้น ของสิทธิ์การใช้งานระยะไกล ฟังก์ชันสำคัญๆ เช่น การหยุดฉุกเฉินและอินเตอร์ล็อคนิรภัยจะทำงาน เป็นอิสระจากลิงก์การสื่อสาร ทำให้มั่นใจได้ว่าตรรกะด้านความปลอดภัยในพื้นที่ยังคงมีประสิทธิภาพแม้ว่าจะอยู่ห่างไกลก็ตาม การสื่อสารถูกขัดจังหวะ เราขอแนะนำให้ใช้ฟังก์ชันระยะไกลสำหรับการตรวจสอบและการเริ่ม/หยุดการทำงานตามปกติ ในขณะที่จัดลำดับความสำคัญของตรรกะในท้องถิ่นสำหรับการดำเนินการที่มีความสำคัญต่อความปลอดภัยทั้งหมด

สามารถเชื่อมต่อกับระบบควบคุมกลางที่มีอยู่ของเราได้หรือไม่?

ใช่. ระบบนี้มีอินเทอร์เฟซอีเธอร์เน็ตและไฟเบอร์ออปติกมาตรฐาน และรองรับโปรโตคอลอุตสาหกรรม เช่น Modbus TCP อำนวยความสะดวกในการบูรณาการกับ DCS, SCADA หรือแพลตฟอร์มการควบคุมส่วนกลางของบุคคลที่สาม ทีมงานด้านเทคนิคของเราสามารถ ประเมินและพัฒนาโซลูชันที่กำหนดเองหากจำเป็นต้องใช้โปรโตคอลเฉพาะ

จะเกิดอะไรขึ้นหากระบบทำงานผิดพลาดเมื่อไม่มีบุคลากรมืออาชีพอยู่ที่ไซต์งาน?

ระบบนี้มีฟังก์ชันการวินิจฉัยตัวเองในตัว หน้าจอแสดงผลแสดงรหัสความผิดปกติอย่างชัดเจนและ คำอธิบาย ในขณะที่แอประยะไกลจะแจ้งเตือนการแจ้งเตือนพร้อมกัน เทคนิคของ Shengyuan Technology ทีมสนับสนุนใช้ความสามารถในการเข้าถึงระยะไกลเพื่อวิเคราะห์บันทึกของระบบและพารามิเตอร์แบบเรียลไทม์โดยตรงเพื่อเป็นแนวทาง บุคลากรนอกสถานที่ผ่านการแก้ไขปัญหา ด้วยเหตุนี้ปัญหาส่วนใหญ่จึงสามารถแก้ไขได้โดยไม่จำเป็นต้องใช้บริการถึงที่ เยี่ยมชมโดยผู้เชี่ยวชาญ

ประวัติทางเทคนิคของผู้ผลิต

Shengyuan Technology (แบรนด์ DeFa) มีความเชี่ยวชาญด้านเทคนิคด้านการฟื้นฟูสิ่งแวดล้อมและอากาศมากว่าสองทศวรรษ การทำให้บริสุทธิ์ โดยเชี่ยวชาญด้านการวิจัยและพัฒนา และการผลิตแหล่งจ่ายไฟแรงสูง การใช้งานพลาสมา และ ระบบควบคุมอัจฉริยะ ความสามารถหลักของเราครอบคลุมในด้านต่างๆ เช่น หน่วยไฟฟ้าสถิตกำลังสูง การลด VOC และ การควบคุมกลิ่นด้วยผลิตภัณฑ์ที่ให้บริการตลาดทั่วอเมริกาเหนือ ยุโรปตะวันตก และเอเชียตะวันออกเฉียงใต้ สร้างขึ้นบน อัลกอริธึมที่ขับเคลื่อนด้วยข้อมูลทางวิศวกรรมและได้รับการออกแบบโดยเน้นที่ความเสถียรและความปลอดภัย ระบบควบคุม DeFa ได้รับการออกแบบมาโดยเฉพาะ เพื่อมอบโซลูชันการควบคุมหลักและการจ่ายไฟที่เชื่อถือได้แก่ผู้ประกอบอุปกรณ์ด้านสิ่งแวดล้อมทั่วโลก
