แดมเปอร์ควบคุมการระบายอากาศ

แดมเปอร์ควบคุมการระบายอากาศของ DeFa ควบคุม แยก และปิดการไหลเวียนของอากาศใน HVAC การระบายอากาศทางอุตสาหกรรม ห้องสะอาด และระบบการขนส่ง มีจำหน่ายทั้งแบบใช้มอเตอร์ แบบนิวแมติก แบบแมนนวล หรือแบบกันไฟ/ควัน โดยรองรับขนาด วัสดุ ตัวกระตุ้น สัญญาณควบคุม และระดับการรั่วซึมสำหรับการควบคุมอากาศเฉพาะโครงการ

ส่งคำถาม

รายละเอียดสินค้า

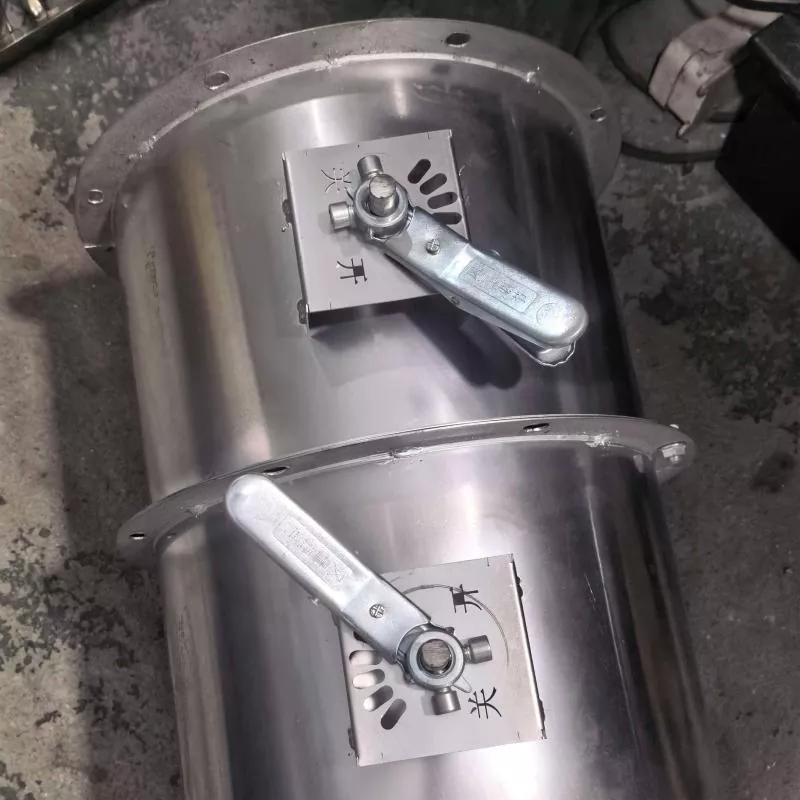

แดมเปอร์ระบายอากาศของ DeFa ใช้เพื่อจัดการการไหลเวียนของอากาศในระบบ HVAC ห้องปลอดเชื้อ การระบายอากาศในกระบวนการอุตสาหกรรม และการจัดการอากาศในอุโมงค์หรือในรถไฟใต้ดิน กลุ่มผลิตภัณฑ์ครอบคลุมถึงแดมเปอร์ควบคุมด้วยมอเตอร์, แดมเปอร์ปรับสมดุลแบบแมนนวล, แดมเปอร์ปิดระบบนิวแมติก และแดมเปอร์กันไฟ/ควัน แดมเปอร์ผลิตโดยเทคโนโลยี Shengyuan (แบรนด์ DeFa) ซึ่งมีประสบการณ์มากกว่า 20 ปีในด้านอุปกรณ์ควบคุมสิ่งแวดล้อมและระบบอิเล็กทรอนิกส์ไฟฟ้าแรงสูง

สามารถจัดหาขนาดมาตรฐานและขนาดที่กำหนดเองได้ การเลือกวัสดุ ประเภทแอคชูเอเตอร์ สัญญาณควบคุม และระดับการรั่วไหลได้รับการกำหนดค่าตามความต้องการของระบบท่อ ส่วนต่อไปนี้จะสรุปข้อมูลทางเทคนิคหลัก รายละเอียดการก่อสร้าง จุดเลือก และคำแนะนำในการบำรุงรักษา

ข้อมูลทางเทคนิค

พารามิเตอร์	ช่วงที่มีจำหน่าย
ขนาดท่อ	100 × 100 มม. ถึง 2000 × 2000 มม. มีรุ่นกลมด้วย
วัสดุกรอบและใบมีด	เหล็กชุบสังกะสี สแตนเลส 304/316 หรืออลูมิเนียมอัลลอยด์
การกำหนดค่าใบมีด	ใบมีดตรงข้ามสำหรับการปรับหน้าที่ ใบมีดคู่ขนานสำหรับงานเปิด/ปิด
แรงดันใช้งานสูงสุด	มาตรฐาน 1,500 Pa; การให้คะแนนที่สูงขึ้นตามคำขอ
ช่วงอุณหภูมิ	มาตรฐาน -20°C ถึง +70°C; ตัวหน่วงไฟสูงถึง 280°C
ระดับการรั่วไหล	คลาส 0 ถึงคลาส 4 ตามมาตรฐาน EN 1751 หรือ GB/T 14294
ตัวเลือกแอคชูเอเตอร์	ไฟฟ้า (24V AC/DC, 220V AC), นิวแมติก หรือควอแดรนท์แมนนวล
อินพุตควบคุม	0-10V DC, 4-20mA หรือ Modbus RTU
แรงบิดของแอคชูเอเตอร์	5 Nm ถึง 50 Nm จับคู่กับพื้นที่แดมเปอร์
การป้องกันสิ่งที่แนบมา	IP42 ในร่ม; IP54 หรือ IP65 สำหรับพื้นที่กลางแจ้งหรือพื้นที่เปียก
คะแนนการทนไฟ	1.5 ชม. หรือ 3 ชม. สำหรับแดมเปอร์กันไฟที่ผ่านการรับรอง

รายละเอียดการก่อสร้าง

กรอบและใบมีด

โครงทำจากเหล็กชุบสังกะสีหรือสแตนเลสพร้อมข้อต่อแบบหน้าแปลนหรือแบบสลิปฟิต ใบมีดได้รับการออกแบบให้มีความแข็ง และมีให้เลือกแบบใบมีดเดี่ยวหรือหลายใบ สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน สามารถระบุสแตนเลส 316 หรือเหล็กชุบสังกะสีเคลือบอีพ็อกซี่ได้

ซีลและแบริ่ง

ซีลขอบใบมีดและปะเก็นเฟรมช่วยลดการรั่วซึมในตำแหน่งปิด แบริ่งไนลอนหรือบรอนซ์รองรับเพลาใบมีด ตลับลูกปืนเหล่านี้ได้รับการคัดเลือกเพื่อให้มีแรงเสียดทานต่ำโดยไม่จำเป็นต้องหล่อลื่นตามปกติ

การติดตั้งแอคชูเอเตอร์

แอคทูเอเตอร์ไฟฟ้าและนิวแมติกติดตั้งอยู่บนเพลาแดมเปอร์ด้วยแคลมป์อเนกประสงค์หรือคัปปลิ้งโดยตรง แอคชูเอเตอร์แบบสปริงกลับถูกใช้โดยที่แดมเปอร์ต้องไม่อยู่ในตำแหน่งที่ปลอดภัยเมื่อสูญเสียพลังงาน สายไฟของแอคชูเอเตอร์และตัวบ่งชี้ตำแหน่งยังคงสามารถเข้าถึงได้หลังการติดตั้ง

Ventilation Control Damper

แนวทางการคัดเลือก

เมื่อเลือกแดมเปอร์ควรพิจารณาประเด็นต่อไปนี้:

ฟังก์ชั่นการควบคุม:สำหรับการปรับการไหลของอากาศ ให้เลือกแดมเปอร์ที่มีการรั่วไหลต่ำพร้อมสัญญาณควบคุมแบบอะนาล็อก สำหรับการแยกแบบง่ายๆ แดมเปอร์สองตำแหน่งพร้อมตัวกระตุ้นเปิด/ปิดก็เพียงพอแล้ว
แรงดันท่อ:ความหนาของใบมีดและเพลาแดมเปอร์ต้องตรงกับแรงดันสถิตในท่อ ระบบแรงดันสูงจำเป็นต้องมีโครงสร้างเสริมแรง
ข้อกำหนดการรั่วไหล:การใช้งาน เช่น ห้องสะอาดหรือห้องปฏิบัติการ มักต้องมีการรั่วไหลระดับ 0 หรือ 1 ระบบความสะดวกสบายทั่วไปอาจใช้คลาส 2 หรือ 3
สภาพแวดล้อม:การติดตั้งกลางแจ้งต้องใช้แอคทูเอเตอร์ที่ทนต่อสภาพอากาศและวัสดุที่ทนต่อการกัดกร่อน ท่อดูดควันจากห้องครัวหรือท่อดูดสารเคมีอาจต้องมีโครงสร้างเป็นสแตนเลส
ความปลอดภัยจากอัคคีภัย:ในกรณีที่ท่อผ่านผนังที่ทนไฟ จะต้องเลือกและติดตั้งแดมเปอร์กันไฟที่ได้รับการรับรองตามหลักเกณฑ์ท้องถิ่น

การประกันคุณภาพและการทดสอบ

แดมเปอร์ DeFa ผลิตภายใต้ระบบการจัดการคุณภาพที่จัดทำเป็นเอกสาร แต่ละชุดจะได้รับการตรวจสอบการจัดตำแหน่งใบมีด ความสมบูรณ์ของซีล และการทำงานของแอคชูเอเตอร์ การทดสอบการรั่วไหลจะดำเนินการโดยใช้การสุ่มตัวอย่างตามมาตรฐาน EN 1751 หรือ GB/T 14294 แดมเปอร์กันไฟได้รับการทดสอบในห้องปฏิบัติการที่ได้รับอนุมัติและจัดส่งมาพร้อมกับรายงานผลการทดสอบที่เกี่ยวข้อง

สำหรับโครงการที่ต้องการเอกสารเพิ่มเติม เราสามารถจัดเตรียมใบรับรองวัสดุ บันทึกการทดสอบรอบของตัวกระตุ้น และรายงานการทดสอบการยอมรับของโรงงานได้

หมายเหตุการติดตั้ง

ติดตั้งแดมเปอร์ในส่วนท่อตรง การเดินตรงที่มีเส้นผ่านศูนย์กลางท่ออย่างน้อย 2 ถึง 3 เส้นก่อนและหลังแดมเปอร์จะช่วยลดความปั่นป่วนและปรับปรุงความแม่นยำในการควบคุม
สำหรับแดมเปอร์กันไฟ ให้ปฏิบัติตามทิศทางการติดตั้งที่ทำเครื่องหมายไว้บนฉลาก และปิดผนึกช่องว่างวงแหวนด้วยวัสดุกันไฟที่ได้รับอนุมัติ
ตรวจสอบว่าทิศทางการหมุนของแอคชูเอเตอร์ตรงกับสัญญาณควบคุม หากใช้แดมเปอร์หลายตัว ให้ตั้งค่าที่อยู่และช่วงสัญญาณก่อนสตาร์ทระบบ
จัดให้มีแผงปิดใกล้กับแดมเปอร์เพื่อให้สามารถตรวจสอบและเปลี่ยนแอคชูเอเตอร์ได้โดยไม่ต้องตัดท่อ

การบำรุงรักษาและการแก้ไขปัญหา

การตรวจสอบตามปกติ

ทุกเดือน: ตรวจสอบใบมีดและซีลด้วยสายตาเพื่อดูการสะสมของฝุ่นหรือวัตถุแปลกปลอม
ทุก ๆ ไตรมาส: หมุนแดมเปอร์ให้เต็มช่วง และตรวจสอบว่าการตอบสนองตำแหน่งตรงกับมุมใบมีดจริง
ทุกปี: ทดสอบการทำงานที่ปลอดภัยหากเกิดข้อผิดพลาดสำหรับตัวหน่วงไฟ/ควัน และเปลี่ยนซีลหรือแบตเตอรี่แอคชูเอเตอร์ที่สึกหรอ

ข้อผิดพลาดทั่วไป

แดมเปอร์ไม่ตอบสนองต่อสัญญาณควบคุม:ตรวจสอบสายไฟ แหล่งจ่ายไฟของแอคชูเอเตอร์ และขั้วสัญญาณ ถ้าแอคชูเอเตอร์รับสัญญาณแต่ไม่เคลื่อนที่ แรงบิดอาจไม่เพียงพอเนื่องจากแรงดันของท่อหรือการพันกันของใบมีด
การรั่วไหลของอากาศในตำแหน่งปิด:ตรวจสอบซีลขอบใบมีดว่ามีการสึกหรอหรือการวางแนวไม่ตรงหรือไม่ ปรับการหยุดใบมีดหากจำเป็น
เสียงรบกวนจากการทำงานมากเกินไป:ตรวจสอบใบมีดหลวม แบริ่งสึกหรอ หรือการสั่นสะเทือนของท่อ ขันข้อต่อเพลาให้แน่นและเพิ่มตัวทำให้ท่อแข็งหากจำเป็น

คำถามที่พบบ่อย

ฉันสามารถซื้อแดมเปอร์ในขนาดที่ไม่เป็นมาตรฐานได้หรือไม่

ใช่. ขนาดที่กำหนดเองถูกผลิตขึ้นเพื่อให้ตรงกับขนาดท่อที่ไม่ได้มาตรฐาน ระบุขนาดช่องเปิด ประเภทหน้าแปลน และระดับการรั่วที่ต้องการเพื่อให้ได้ใบเสนอราคาที่ถูกต้อง

อะไรคือความแตกต่างระหว่างแดมเปอร์ใบมีดตรงข้ามกับแดมเปอร์ใบมีดแบบขนาน?

แดมเปอร์ใบพัดที่อยู่ตรงข้ามจะหมุนใบพัดที่อยู่ติดกันในทิศทางตรงกันข้าม ทำให้มีลักษณะการไหลเวียนของอากาศเป็นเส้นตรงมากขึ้น เป็นที่นิยมสำหรับการควบคุมแบบมอดูเลต ตัวหน่วงใบมีดแบบขนานจะเคลื่อนใบมีดทั้งหมดไปในทิศทางเดียวกัน และส่วนใหญ่จะใช้สำหรับการเปิด/ปิดหรือบริการสองตำแหน่ง

คุณมีแดมเปอร์ที่มีแอคทูเอเตอร์ที่ทำงานเร็วสำหรับระบบความปลอดภัยหรือไม่?

ใช่. แอคทูเอเตอร์ไฟฟ้าแบบสปริงกลับและแอคชูเอเตอร์แบบนิวแมติกที่มีวาล์วไอเสียแบบเร็วสามารถปิดได้ภายในไม่กี่วินาที สิ่งเหล่านี้มักระบุไว้สำหรับการควบคุมควันหรือการแยกสารในกรณีฉุกเฉิน

แดมเปอร์สามารถใช้ในสภาพแวดล้อมที่มีความชื้นสูงได้หรือไม่?

โครงสร้างเหล็กสเตนเลสหรือเหล็กชุบสังกะสีเคลือบที่มีการป้องกันแอคชูเอเตอร์ระดับ IP54 หรือสูงกว่า เหมาะสำหรับพื้นที่ที่มีความชื้นสูง เช่น สระว่ายน้ำหรือการติดตั้งชายฝั่ง ควรเลือกแบริ่งและปะเก็นที่ปิดสนิทด้วย

มีเอกสารอะไรบ้างสำหรับแดมเปอร์กันไฟ?

แดมเปอร์กันอัคคีภัยที่ผ่านการรับรองประกอบด้วยรายงานผลการทดสอบ ใบรับรองความสอดคล้อง และคำแนะนำในการติดตั้ง เอกสารเฉพาะขึ้นอยู่กับมาตรฐานการรับรองที่ร้องขอ เช่น GB, EN หรือ UL

เกี่ยวกับ เดฟา

DeFa เป็นแบรนด์ผลิตภัณฑ์ของ Shengyuan Technology ซึ่งเป็นผู้ผลิตที่เชี่ยวชาญด้านฮาร์ดแวร์ควบคุมสิ่งแวดล้อมและระบบอิเล็กทรอนิกส์ไฟฟ้าแรงสูง ผลิตภัณฑ์ลดแรงสั่นสะเทือนของบริษัทได้รับประโยชน์จากระเบียบวินัยทางวิศวกรรมเดียวกันกับที่ใช้กับอุปกรณ์จ่ายไฟและอุปกรณ์บริสุทธิ์ โดยให้ความสำคัญกับการเลือกวัสดุ ความคลาดเคลื่อน และความน่าเชื่อถือในระยะยาว
