การบำบัดก๊าซเสียจากหม้อไอน้ำชีวมวล

ก๊าซไอเสียจากหม้อต้มชีวมวลประกอบด้วยฝุ่นหนัก ความชื้นสูง น้ำมันดิน ซัลเฟอร์ไดออกไซด์ SO2 และไนโตรเจนออกไซด์ (NOx) นอกจากนี้ยังมีประกายไฟเปิดอยู่ ทำให้เกิดการเปรอะเปื้อนของถุงกรองและการกัดกร่อนของอุปกรณ์ได้ง่าย

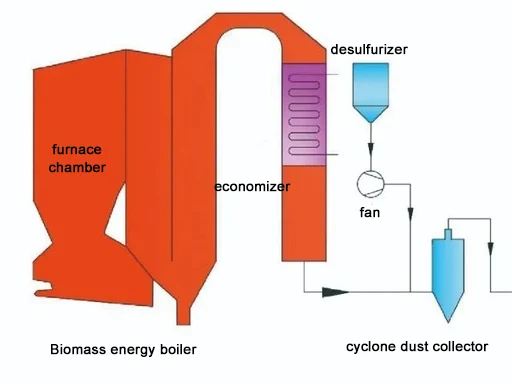

ลำดับการรักษามาตรฐานคือ:การปรับสภาพ → การกำจัดฝุ่น → การกำจัดซัลเฟอร์ไดออกไซด์ → การดีไนตริฟิเคชั่น → การกำจัดหมอกและการกำจัดหมอกขาว → การคายประจุ.

1. อุปกรณ์ปรับสภาพ (ป้องกันถุงไหม้ การอุดตัน และลดภาระ)

1.1 ตัวดักจับเปลวไฟ

ฟังก์ชั่น: ดักจับประกายไฟที่อุณหภูมิสูงและอนุภาคคาร์บอนที่ไม่เผาไหม้เพื่อป้องกันถุงกรองปลายน้ำจากการเหนื่อยหน่าย

หลักการทำงาน: แผ่นลูกฟูกสแตนเลสหรือโครงสร้างเขาวงกตสกัดกั้นอนุภาคผ่านการชนเฉื่อย

ประสิทธิภาพการทำงาน: ขจัดประกายไฟได้มากกว่า 90%

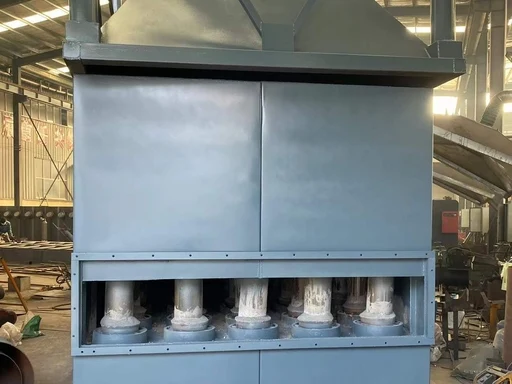

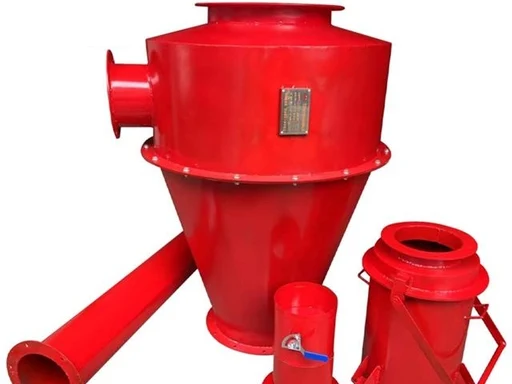

1.2 เครื่องกรองฝุ่นแบบไซโคลน

ฟังก์ชั่น: แยกอนุภาคหยาบที่มีขนาดสูงกว่า 50 μm และเศษไม้ล่วงหน้าเพื่อแบ่งเบาภาระในถุงกรอง

หลักการทำงาน: แรงเหวี่ยงผลักอนุภาคขนาดใหญ่ชนกับผนังและตกลงไปในถังขี้เถ้า

ประสิทธิภาพ: 70%–85% ความเข้มข้นของฝุ่นทางออก ＜ 500 มก./ลบ.ม.คุณสมบัติ: ทนต่ออุณหภูมิสูง ทนทานต่อการสึกหรอ โครงสร้างเรียบง่าย และไม่มีความเสี่ยงต่อการเปรอะเปื้อนของถุง

1.3 การปรับสภาพก๊าซไอเสีย / การฉีดผงเฉื่อย

ฟังก์ชั่น: ฉีดผงหินปูนหรือโซเดียมไบคาร์บอเนตเพื่อเคลือบน้ำมันดินและฝุ่นเหนียว ป้องกันไม่ให้ถุงกรองเปรอะเปื้อนและการแข็งตัว

การใช้งาน: เชื้อเพลิงชีวมวลที่มีความหนืดสูง มีน้ำมันดินสูง และมีปริมาณน้ำสูง เช่น ฟาง เปลือกไม้ และเศษไม้เปียก

2. อุปกรณ์กำจัดฝุ่น (ยูนิตหลักสำหรับการปฏิบัติตามข้อกำหนดการปล่อยมลพิษ)

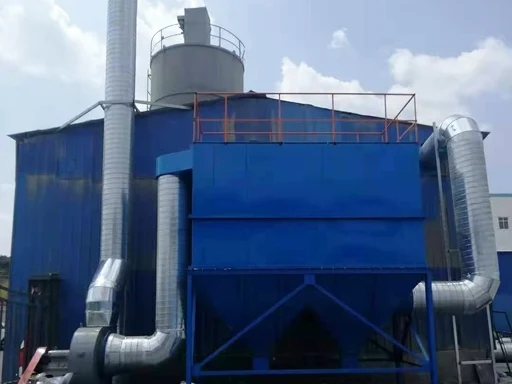

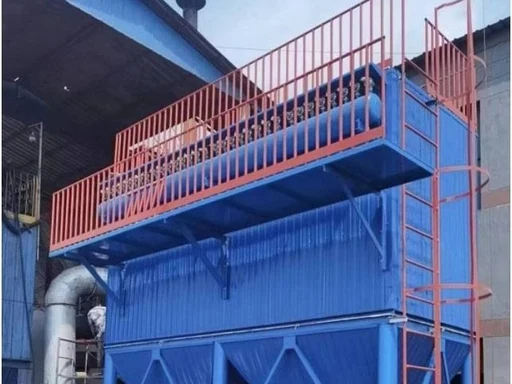

2.1 เครื่องกรองฝุ่นแบบ Pulse Baghouse (โซลูชันหลัก)

วัสดุกรอง: ถุงกรองเมมเบรน PPS/PTFE (ทนต่ออุณหภูมิสูงถึง 220°C ทนกรด และป้องกันการเปรอะเปื้อน)

หลักการทำงาน: การกรองภายนอก + การทำความสะอาดพัลส์เจ็ทแรงดันต่ำ

ประสิทธิภาพ: ≥99.9% ฝุ่นที่ทางออก ≤ 10 มก./ลบ.ม. (ต่ำสุด 5 มก./ลบ.ม.)

สิ่งอำนวยความสะดวก: ประสิทธิภาพที่ครบกำหนดและมีเสถียรภาพ คุ้มค่า เหมาะสำหรับหม้อไอน้ำขนาดเล็กและขนาดกลาง (1–20 ตันต่อชั่วโมง)

2.2 เครื่องกรองฝุ่นแบบท่อกรองเซรามิก

ส่วนประกอบหลัก: ท่อกรองตัวเร่งปฏิกิริยาเซรามิก (ทนทานต่ออุณหภูมิ 300–500°C ทนต่อการกัดกร่อน และไม่เปรอะเปื้อน)

หลักการทำงาน: การกรองแบบรวมและการเร่งปฏิกิริยาเพื่อการกำจัดฝุ่นและการแยกไนตริฟิเคชั่นไปพร้อมกัน

ประสิทธิภาพ: กำจัดฝุ่น > 99.9%, การแยกไนตริฟิเคชัน > 95%

คุณสมบัติ: อายุการใช้งานมากกว่า 5 ปี เหมาะสำหรับหม้อต้มที่มีความหนืดสูง กำมะถันสูง และหม้อต้มขนาดใหญ่ (มากกว่า 20 ตันต่อชั่วโมง)

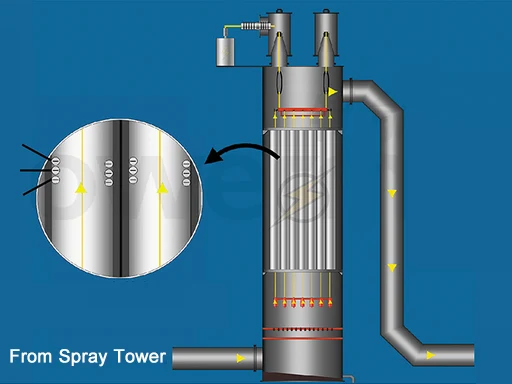

2.3 เครื่องตกตะกอนไฟฟ้าสถิตแบบเปียก (WESP)

ฟังก์ชัน: การบำบัดขั้นสูงสำหรับ PM2.5, ละอองกรด, น้ำมันดิน และโลหะหนัก

หลักการทำงาน: ไฟฟ้าสถิตย์แรงสูงรวมกับการล้างฟิล์มน้ำ ไม่มีการกักเก็บฝุ่นอีก

ประสิทธิภาพ: ฝุ่นที่ปล่อยออกมา ≤ 5 มก./ลบ.ม. การปล่อยฝุ่นเกือบเป็นศูนย์

การใช้งาน: โครงการที่ต้องการการปล่อยก๊าซต่ำเป็นพิเศษ หมอกสีขาวรุนแรง และก๊าซไอเสียที่มีฤทธิ์กัดกร่อนรุนแรง

3. อุปกรณ์กำจัดซัลเฟอร์ไดออกไซด์ (การกำจัด SO₂ และการป้องกันการกัดกร่อน)

3.1 SDS การกำจัดซัลเฟอร์แบบแห้ง (การฉีดโซเดียมไบคาร์บอเนต)

หลักการทำงาน: โซเดียมไบคาร์บอเนตถูกฉีดเข้าไปในก๊าซไอเสียที่มีอุณหภูมิสูง และทำปฏิกิริยาจนเกิดเป็นผงโซเดียมซัลเฟตแห้ง

ประสิทธิภาพ: 85%–95%

สิ่งอำนวยความสะดวก: ไม่มีการปล่อยน้ำเสีย การกัดกร่อนต่ำ และรอยขนาดเล็ก เหมาะสำหรับหม้อต้มขนาดเล็กและขนาดกลาง

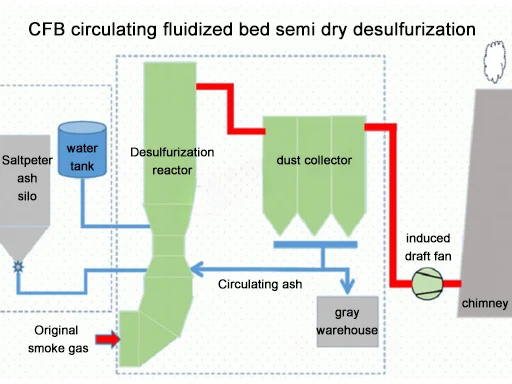

3.2 การกำจัดซัลเฟอร์ไดซ์แบบกึ่งแห้งแบบฟลูอิไดซ์เบดแบบหมุนเวียน

หลักการทำงาน: สารละลายปูนขาวที่ทำปฏิกิริยากับซัลเฟอร์ไดออกไซด์ภายในเครื่องปฏิกรณ์

ประสิทธิภาพ: 85%–95%

คุณลักษณะเด่น: มีการผลิตน้ำเสียจำกัดและผลพลอยได้ที่ใช้ซ้ำได้ เหมาะสำหรับหม้อต้มขนาดกลาง

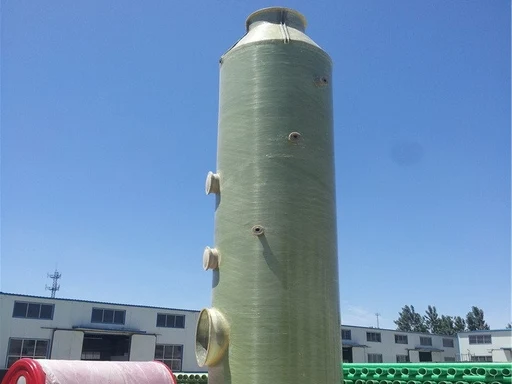

3.3 การกำจัดซัลเฟอร์ไดออกไซด์แบบเปียก (หินปูน-ยิปซั่ม / เครื่องฟอกอัลคาไลน์)

หลักการทำงาน: สารละลายหินปูนหรือโซเดียมไฮดรอกไซด์ดูดซับ (SO2) ภายในหอพ่น

ประสิทธิภาพ: 95% –98% พร้อมประสิทธิภาพการกำจัดซัลเฟอร์ไดออกไซด์ที่เหนือกว่า

ข้อเสีย: ปล่อยน้ำเสีย บรรทุกหยดน้ำ และทำให้เกิดหมอกสีขาวอย่างรุนแรง จำเป็นต้องมีการบำบัดป้องกันการกัดกร่อน

การใช้งาน: หม้อไอน้ำขนาดใหญ่ เชื้อเพลิงที่มีกำมะถันสูง และโครงการที่มีข้อกำหนดการกำจัดกำมะถันที่เข้มงวด

4. อุปกรณ์กำจัดไนตริฟิเคชัน (การกำจัด NOₓ สำหรับการปล่อยก๊าซมาตรฐานและต่ำมาก)

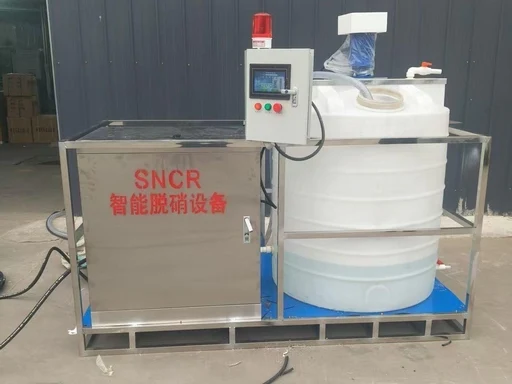

4.1 SNCR (การลดแบบเลือกไม่ใช้ตัวเร่งปฏิกิริยา)

การติดตั้ง: บริเวณเตาหลอมที่อุณหภูมิ 850–1100°C รีเอเจนต์: น้ำแอมโมเนียหรือสารละลายยูเรีย

หลักการทำงาน: แอมโมเนียทำปฏิกิริยากับ (NOx) ให้เกิดไนโตรเจนและน้ำ

ประสิทธิภาพ: 40%–70% ทางออก (NOx) ต่ำกว่า 150 มก./ลบ.ม.

จุดเด่น: ลงทุนต่ำและดัดแปลงได้ง่าย เหมาะสำหรับหม้อต้มขนาดเล็กและขนาดกลาง

4.2 SCR (การเลือกลดตัวเร่งปฏิกิริยา)

การติดตั้ง: หลังจากประหยัดไฟ อุณหภูมิในการทำงาน 180–380°C

หลักการทำงาน: (NOx) ลดลงเป็นไนโตรเจนด้วยแอมโมเนียและตัวเร่งปฏิกิริยา

ประสิทธิภาพ: 80%–95% ตรงตามมาตรฐานการปล่อยก๊าซต่ำเป็นพิเศษ (ต่ำกว่า 50 มก./ลบ.ม.)

ข้อเสีย: ต้องใช้เงินลงทุนสูง ต้องใช้ตัวเร่งปฏิกิริยา และเสี่ยงต่อการลื่นไถลของแอมโมเนีย

4.3 การกำจัดฝุ่นและ NOₓ แบบรวม

ส่วนประกอบหลัก: ถุงกรองตัวเร่งปฏิกิริยาสำหรับการกำจัดฝุ่นแบบซิงโครนัสและการแยกไนตริฟิเคชั่น SCR

อุณหภูมิในการทำงาน: 210–230°C

ประสิทธิภาพ: กำจัดฝุ่น ≥99.9%, การแยกไนตริฟิเคชั่น ≥85%

คุณลักษณะเด่น: ใช้พื้นที่ขนาดเล็ก ประหยัดต้นทุน และไม่มีสารแอมโมเนียหลุดลอย ปรับให้เหมาะสมสำหรับหม้อไอน้ำชีวมวล

5. อุปกรณ์กำจัดหมอกและหมอกขาว

5.1 ระบบกำจัดหมอกขาวควบแน่น

หลักการทำงาน: ทำให้ก๊าซไอเสียเย็นลงโดยมีจุดน้ำค้างเพื่อควบแน่นไอน้ำให้เป็นของเหลว จากนั้นอุ่นก๊าซไอเสียที่อุณหภูมิ 50–70°C เพื่อป้องกันไม่ให้เกิดหมอกขาวซ้ำ

ผลกระทบ: ขจัดหมอกขาวที่มองเห็นได้จากปล่อง ขจัดหมอกกรด และลดการกัดกร่อน

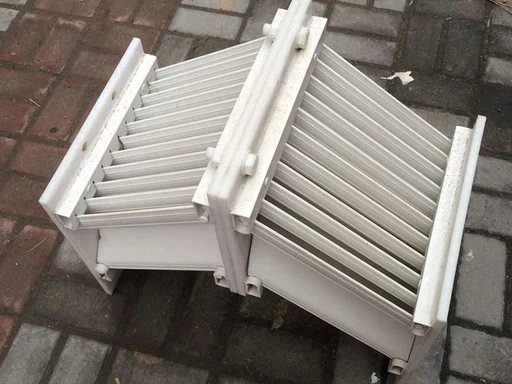

5.2 เครื่องกำจัดหมอกแบบริดจ์ / แบบท่อ

ฟังก์ชั่น: กำจัดหยดน้ำและคราบยิปซั่มหลังจากการกำจัดซัลเฟอร์ไดออกไซด์แบบเปียก

ผลกระทบ: ลดการเกิดหมอกขาวและลดการกัดกร่อนของพัดลมและกองหิน

6. อุปกรณ์เสริม (จำเป็นสำหรับระบบเต็ม)

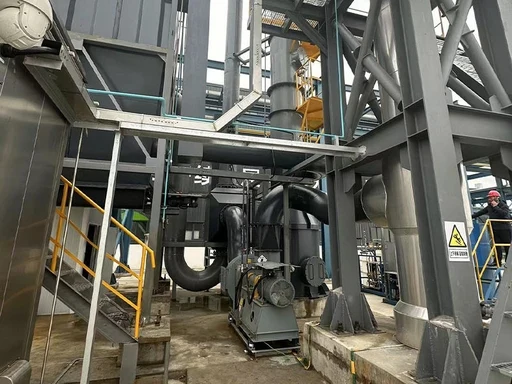

· พัดลมดูดอากาศแบบเหนี่ยวนำ: ความถี่แปรผัน อุณหภูมิสูง และทนต่อการกัดกร่อนเพื่อเอาชนะความต้านทานของระบบ

· ปล่องไอเสีย: ทนต่อการกัดกร่อนและอุณหภูมิสูง ความสูง ≥ 15 ม. ตามมาตรฐานที่กำหนด

· ระบบตรวจสอบออนไลน์: ติดตามฝุ่นละออง (SO2) (NOx) อุณหภูมิ ความชื้น และปริมาณออกซิเจน

· ตู้ควบคุม PLC: การทำงานอัตโนมัติ การทำความสะอาดแรงดันต่าง การแจ้งเตือนข้อผิดพลาด และการส่งข้อมูลระยะไกล

7. การกำหนดค่าที่แนะนำตามความจุของหม้อไอน้ำ

1–6 ตัน/ชม. (หม้อต้มขนาดเล็ก)

ตัวจับเปลวไฟ → ตัวเก็บฝุ่นไซโคลน → ถุง PTFE → SNCR → การกำจัดหมอกสีขาวควบแน่น

คุณสมบัติ: ลงทุนต่ำ ปฏิบัติตามข้อกำหนดที่มั่นคง และบำรุงรักษาง่าย

10–20 ตัน/ชม. (หม้อต้มขนาดกลาง)

ตัวจับเปลวไฟ → ตัวดักฝุ่นไซโคลน → Baghouse → การกำจัดซัลเฟอร์แบบแห้ง SDS → การกำจัดฝุ่นและ NOₓ แบบรวม → การกำจัดหมอกขาว

คุณลักษณะเด่น: น้ำเสียเป็นศูนย์, การปล่อยมลพิษต่ำเป็นพิเศษ, ปรับให้เข้ากับก๊าซไอเสียชีวมวลความหนืดสูง

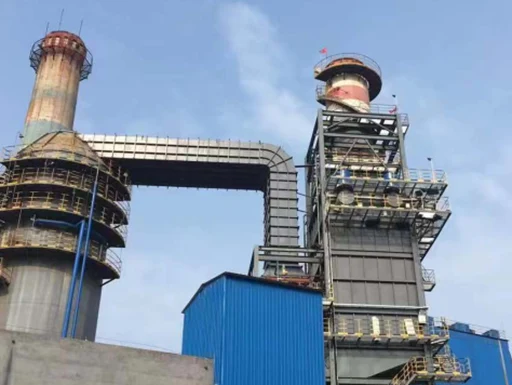

มากกว่า 25 ตัน/ชม. (หม้อไอน้ำขนาดใหญ่ / โครงการปล่อยมลพิษต่ำมาก)

SNCR → ตัวเก็บฝุ่นไซโคลน → ท่อกรองเซรามิก → SCR → การกำจัดซัลเฟอร์แบบเปียก → WESP → การกำจัดหมอกขาว

คุณสมบัติ: การควบคุมมลพิษหลายชนิดร่วมกัน การปล่อยมลพิษต่ำพิเศษที่มีความเสถียรในระยะยาว

8. คำศัพท์ทางวิชาชีพ (สำหรับการประมูลและการส่งเสริมการขาย)

เงื่อนไขอุปกรณ์

ตัวดักจับเปลวไฟ, ตัวดักฝุ่นแบบไซโคลน, ถุงกรองแบบพัลส์, ถุงกรอง PTFE/PPS, ตัวดักฝุ่นแบบท่อกรองเซรามิก, การกำจัดซัลเฟอร์ไดออกไซด์แบบแห้ง SDS, การกำจัดซัลเฟอร์ไดซ์เบดแบบฟลูอิไดซ์เบดแบบหมุนเวียน, การกำจัดซัลเฟอร์ไดออกไซด์แบบเปียก, SNCR, SCR, ฝุ่นในตัว & การกำจัด NOₓ, ถุงกรองตัวเร่งปฏิกิริยา, WESP, การกำจัดหมอกสีขาวควบแน่น, เครื่องกำจัดหมอก, พัดลมดูดอากาศแบบเหนี่ยวนำ, การตรวจสอบออนไลน์, การควบคุมอัตโนมัติของ PLC

ข้อกำหนดกระบวนการ

การทำให้บริสุทธิ์อย่างช้าๆ, การกำจัดฝุ่นก่อน, การกำจัดฝุ่นที่มีประสิทธิภาพสูง, การกำจัดซัลเฟอร์ไดออกไซด์และการแยกไนตริฟิเคชั่นแบบบูรณาการ, การควบคุมการทำงานร่วมกันของสารมลพิษหลายตัว, ป้องกันการเปรอะเปื้อน, ป้องกันการกัดกร่อน, การสกัดกั้นประกายไฟ, การเผาไหม้ไนโตรเจนต่ำ, การปล่อยก๊าซต่ำเป็นพิเศษ, การกำจัดหมอกสีขาว, การรวบรวมแรงดันลบ, การทำความสะอาดเถ้าอัตโนมัติ, การควบคุมแรงดันแตกต่าง

การปฏิบัติตามข้อกำหนดและมูลค่า

มาตรฐานการปล่อยมลพิษทางอากาศของหม้อไอน้ำ, อนุภาค, (SO2), (NOx), ความทึบของก๊าซไอเสีย, ระดับ Ringelmann, การยอมรับ EIA, ใบอนุญาตปล่อย, การตรวจสอบสิ่งแวดล้อม, การผลิตที่สะอาดขึ้น, โรงงานสีเขียว, การประหยัดพลังงาน, การป้องกันการร้องเรียน, การผลิตที่มั่นคง, ต้นทุนการดำเนินงานต่ำ
