โมดูลไฟฟ้าแรงสูงกระแสตรง

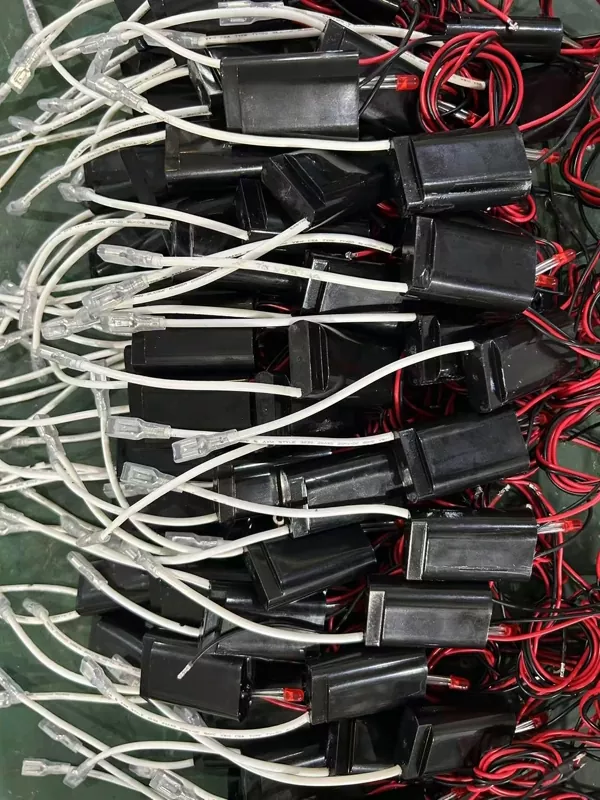

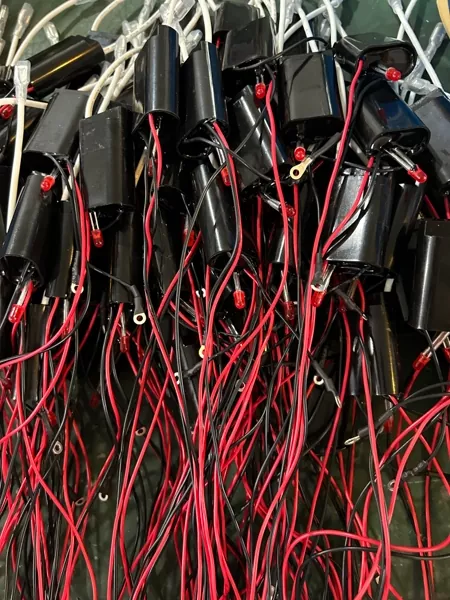

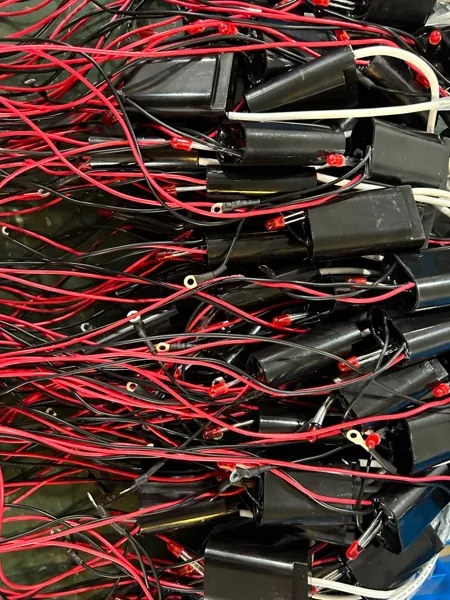

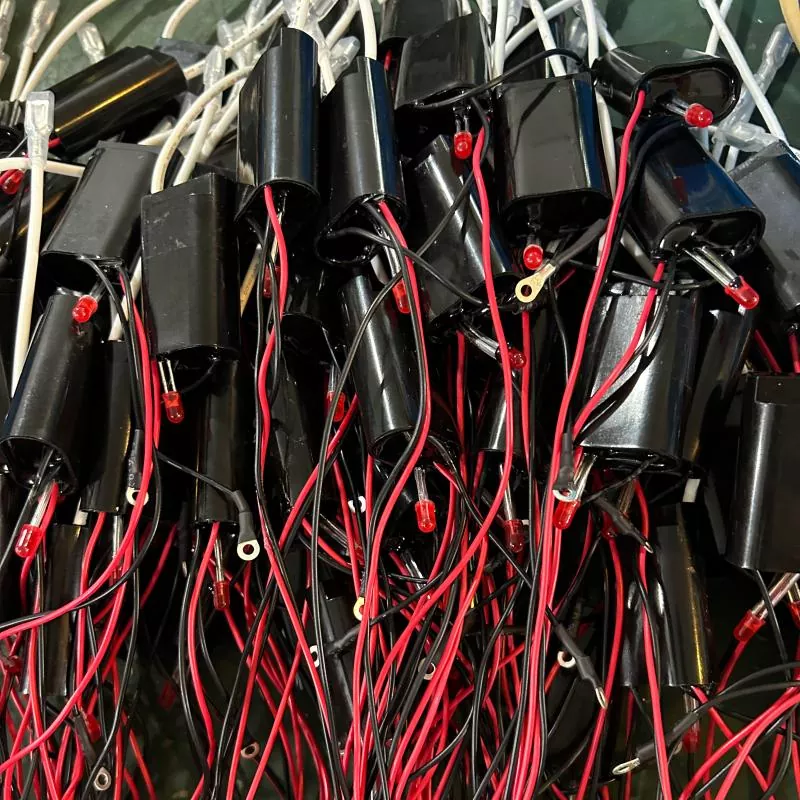

โมดูลไฟฟ้าแรงสูง DeFa DC เป็นแหล่งจ่ายไฟขนาดกะทัดรัดที่ออกแบบมาเพื่อสร้างเอาต์พุตแรงดันไฟฟ้าสูงที่เสถียรสำหรับการตกตะกอนด้วยไฟฟ้าสถิต การสร้างไอออนลบ และการใช้งานพลาสมาพลังงานต่ำ โมดูลนี้เรียกอีกอย่างว่าโมดูล ESP โมดูลไอออนลบ หรือเครื่องกำเนิดไฟฟ้าแรงสูง ขึ้นอยู่กับการใช้งานเป้าหมาย จัดทำโดย Shengyuan Technology ภายใต้แบรนด์ DeFa

ด้วยขนาดพื้นที่ 51 × 32 × 19 มม. และอัตราการกินไฟ 3 W โมดูลนี้ออกแบบมาเพื่อรวมเข้ากับเครื่องฟอกอากาศ น้ำยาฆ่าเชื้อแบบพกพา อุปกรณ์ทางการแพทย์และการดูแลสุขภาพ และอุปกรณ์อื่น ๆ ที่ต้องใช้แหล่งไฟฟ้าแรงสูงขนาดเล็ก ตัวเลือกอินพุตครอบคลุม DC 5 V และ DC 12 V ในขณะที่แรงดันเอาต์พุตตั้งค่าอยู่ในช่วง 5 kV ถึง 9 kV ตามรุ่นเฉพาะ

พารามิเตอร์ทางไฟฟ้าและเครื่องกล

โมดูลทำงานอย่างไร

โมดูลจะแปลงแรงดันไฟฟ้าอินพุต DC ต่ำให้เป็นแรงดันไฟฟ้าเอาต์พุต DC สูงผ่านหม้อแปลงแบบสเต็ปอัพและวงจรเรียงกระแส ออสซิลเลเตอร์ในตัวขับเคลื่อนด้านหลักของหม้อแปลง และเอาต์พุตได้รับการแก้ไขเพื่อสร้างแรงดันไฟฟ้าสูงที่เสถียร วงจรนี้ได้รับการออกแบบเพื่อจำกัดกระแสไฟเอาท์พุตให้อยู่ในระดับที่ปลอดภัย ซึ่งเป็นสิ่งสำคัญสำหรับการใช้งานที่ต้องสัมผัสกับไฟฟ้าแรงสูงในอากาศ หรือใช้ใกล้กับการสัมผัสของมนุษย์

สำหรับการใช้งานไอออนลบ โมดูลได้รับการกำหนดค่าให้สร้างขั้วเอาต์พุตเป็นลบ สำหรับการตกตะกอนด้วยไฟฟ้าสถิต จะใช้แรงดันไฟฟ้าสูงเดียวกันกับอิเล็กโทรดดิสชาร์จและแผ่นสะสม ในการใช้งานพลาสมา โมดูลสามารถขับเคลื่อนเซลล์คายประจุที่เป็นฉนวนขนาดเล็กได้

ข้อควรพิจารณาในการบูรณาการ

ขนาดกะทัดรัด

ฐานขนาด 51 × 32 × 19 มม. ช่วยให้สามารถติดตั้งภายในเครื่องฟอกอากาศแบบพกพา น้ำยาฆ่าเชื้อแบบตั้งโต๊ะ น้ำหอมปรับอากาศในรถยนต์ และอุปกรณ์พกพาได้ สามารถเพิ่มรูยึดหรือแผ่นกาวสองหน้าได้ตามการออกแบบของลูกค้า

สายไฟอินพุตและเอาต์พุต

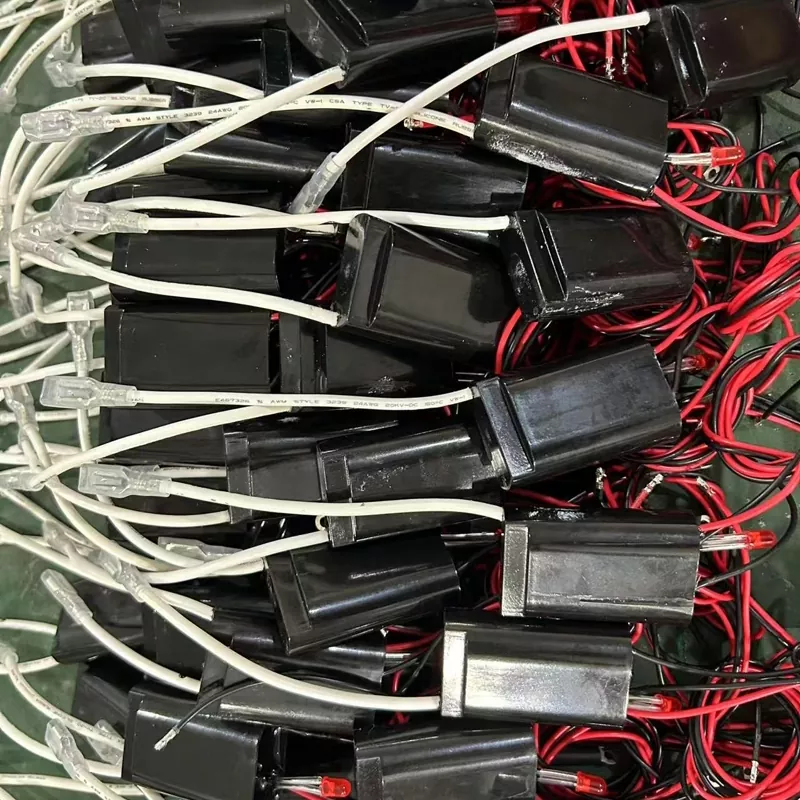

การเชื่อมต่ออินพุตมีให้เลือกทั้งแบบส่วนหัวของพินหรือสายบัดกรี เอาต์พุตไฟฟ้าแรงสูงจ่ายผ่านลวดหุ้มฉนวนซิลิโคนเพื่อป้องกันการโค้งงอและทนทานต่อการงออย่างต่อเนื่อง สามารถระบุความยาวของสายไฟฟ้าแรงสูงได้

ความปลอดภัยและฉนวน

โมดูลถูกห่อหุ้มไว้ในตัวเครื่องที่ทนไฟซึ่งช่วยปกป้องวงจรภายในจากฝุ่นและความชื้น เอาต์พุตแรงดันสูงถูกแยกออกจากอินพุตแรงดันต่ำ กระแสไฟขาออกจะถูกจำกัดโดยธรรมชาติ ซึ่งช่วยลดความเสี่ยงจากไฟฟ้าช็อตภายใต้การทำงานปกติ อย่างไรก็ตาม ควรปิดโมดูลไว้ภายในผลิตภัณฑ์สำเร็จรูปโดยมีฉนวนที่เหมาะสมรอบๆ ขั้วไฟฟ้าแรงสูง

EMC และเสียงรบกวน

ความถี่ในการสลับถูกเลือกเพื่อลดเสียงรบกวนและการรบกวนทางแม่เหล็กไฟฟ้าให้เหลือน้อยที่สุด หากจำเป็น สามารถแนะนำให้ใช้ตัวกรอง RC ภายนอกหรือสายเคเบิลหุ้มฉนวนสำหรับการใช้งานที่มีความละเอียดอ่อน

การใช้งานทั่วไป

• เครื่องฟอกอากาศ:จ่ายพลังงานให้กับเพลตตกตะกอนด้วยไฟฟ้าสถิตหรือเครื่องกำเนิดไอออนลบในเครื่องสำหรับที่อยู่อาศัยและแบบพกพา
• อุปกรณ์ไอออนลบ:ใช้ในเครื่องสร้างประจุไอออนแบบตั้งโต๊ะ น้ำหอมปรับอากาศในรถยนต์ และผลิตภัณฑ์เพื่อสุขภาพส่วนบุคคล
• โมดูลพลาสมา:ขับเคลื่อนเครื่องกำเนิดพลาสมาขนาดเล็กเพื่อกำจัดกลิ่นและการฆ่าเชื้อบนพื้นผิว
• การแพทย์และการดูแลสุขภาพ:เหมาะสำหรับห้องฆ่าเชื้อพลังงานต่ำ ระบบดูดทันตกรรม และโมดูลทำความสะอาดอากาศในห้องปฏิบัติการ
• อุปกรณ์เสริม HVAC:ติดตั้งภายในชุดคอยล์พัดลมหรือเครื่องสร้างประจุไอออนแบบติดท่อเพื่อการบำบัดอากาศอย่างต่อเนื่อง

ตัวเลือกการปรับแต่ง

• แรงดันขาออก:คงที่ที่ 5 kV, 6 kV, 7 kV, 8 kV หรือ 9 kV ตามรุ่น สามารถประเมินค่าที่กำหนดเองได้
• แรงดันไฟฟ้าขาเข้า:มาตรฐาน DC 5 V หรือ DC 12 V อาจมีแรงดันไฟฟ้าอื่นๆ สำหรับคำสั่งซื้อตามปริมาณ
• ขั้ว:สามารถเลือกเอาต์พุตลบหรือบวกได้ เอาต์พุตเชิงลบเป็นเรื่องปกติสำหรับการใช้งานในการฟอกอากาศ
• ความยาวตะกั่วและประเภทตัวเชื่อมต่อ:สามารถปรับแต่งความยาวและการสิ้นสุดสายไฟฟ้าแรงสูงได้
• ที่อยู่อาศัยและการติดตั้ง:สามารถจัดเตรียมโมดูลได้โดยไม่ต้องมีตัวเครื่องสำหรับการรวม PCB โดยตรงหรือมีหน้าแปลนสำหรับติดตั้ง

ความน่าเชื่อถือและการทดสอบ

แต่ละโมดูลได้รับการทดสอบแรงดันเอาต์พุต กระแสอินพุต และความสมบูรณ์ของฉนวนก่อนจัดส่ง การทดสอบตัวอย่างประกอบด้วยการทำงานต่อเนื่องที่โหลดเต็มเป็นเวลา 48 ชั่วโมง และวงจรความร้อนระหว่าง -10°C ถึง +60°C สำหรับการใช้งานทางการแพทย์หรือการใช้งานในปริมาณมาก สามารถจัดเตรียมรายงานผลการทดสอบเพิ่มเติมได้

คำถามที่พบบ่อย

สามารถปรับแรงดันไฟขาออกระหว่างการทำงานได้หรือไม่?

ไม่ได้ แรงดันไฟขาออกได้รับการแก้ไขที่โรงงานตามรุ่นที่เลือก หากจำเป็นต้องใช้เอาต์พุตแบบแปรผัน จะต้องใช้โมดูลอื่นหรือวงจรควบคุมภายนอก เราสามารถหารือเกี่ยวกับโซลูชันแบบกำหนดเองสำหรับโปรเจ็กต์ปริมาณมากได้

ฉันจะรู้ได้อย่างไรว่าควรเลือกแรงดันเอาต์พุตใด

แรงดันไฟขาออกที่ต้องการขึ้นอยู่กับระยะห่างของอิเล็กโทรดและการใช้งานเป้าหมาย สำหรับเครื่องกำเนิดไอออนลบ ค่าปกติอยู่ที่ 5 kV ถึง 7 kV สำหรับเครื่องตกตะกอนไฟฟ้าสถิตที่มีช่องว่างของแผ่นกว้างขึ้น อาจจำเป็นต้องใช้ 8 kV ถึง 9 kV ทีมเทคนิคของเราสามารถช่วยตามการกำหนดค่าอิเล็กโทรดของคุณได้

โมดูลนี้ผลิตโอโซนหรือไม่

ตัวโมดูลเองไม่ได้ผลิตโอโซนโดยตรง โอโซนอาจถูกสร้างขึ้นเมื่อมีการจ่ายไฟฟ้าแรงสูงไปที่อิเล็กโทรดที่มีคมในอากาศ โดยเฉพาะที่แรงดันไฟฟ้าที่สูงกว่า หากต้องคำนึงถึงการควบคุมโอโซน สามารถรักษาแรงดันเอาต์พุตให้ต่ำกว่า 6 kV หรือใช้การออกแบบอิเล็กโทรดอื่นได้

โมดูลนี้ปลอดภัยสำหรับใช้กับเครื่องใช้ในครัวเรือนหรือไม่?

โมดูลได้รับการออกแบบให้มีกระแสไฟฟ้าเอาต์พุตที่จำกัดและฉนวนหุ้มห่อหุ้ม เมื่อติดตั้งภายในเครื่องใช้ไฟฟ้าที่มีการต่อสายดินอย่างเหมาะสม จะเป็นไปตามข้อกำหนดด้านความปลอดภัยแรงดันไฟฟ้าต่ำสำหรับใช้ในครัวเรือน อย่างไรก็ตาม จะต้องปิดสายไฟเอาท์พุตแรงดันสูงไว้และผู้ใช้ไม่สามารถเข้าถึงได้

อายุการใช้งานโดยทั่วไปของโมดูลคือเท่าไร?

ภายใต้สภาวะการทำงานปกติและภายในช่วงอุณหภูมิที่กำหนด โมดูลมีอายุการใช้งานที่คาดหวังมากกว่า 20,000 ชั่วโมง ปัจจัยความล้มเหลวหลักคืออินพุตแรงดันไฟฟ้าเกินและการทำงานต่อเนื่องที่อุณหภูมิสูงสุด การจัดการระบายความร้อนอย่างเหมาะสมในอุปกรณ์โฮสต์ช่วยยืดอายุการใช้งาน

ฉันสามารถสั่งตัวอย่างเพื่อประเมินผลได้หรือไม่?

ใช่. มีคำสั่งซื้อตัวอย่างสำหรับการสร้างต้นแบบและการทดสอบ ระบุแรงดันไฟฟ้าอินพุต แรงดันเอาต์พุต ขั้ว และความยาวสายไฟที่ต้องการเมื่อทำการสั่งซื้อ

เกี่ยวกับเซิงหยวนเทคโนโลยี

Shengyuan Technology (แบรนด์ DeFa) พัฒนาอุปกรณ์จ่ายไฟแรงสูงและระบบสร้างพลาสมามานานกว่า 20 ปี บริษัทเป็นผู้จัดหาส่วนประกอบและระบบที่สมบูรณ์ให้กับผู้ผลิตในอเมริกาเหนือ ยุโรป และเอเชีย โมดูลไฟฟ้าแรงสูงกระแสตรงที่อธิบายไว้ที่นี่ใช้เทคโนโลยีหลักแบบเดียวกับที่ใช้ในอุปกรณ์ฟอกอากาศทางอุตสาหกรรมขนาดใหญ่ ซึ่งปรับให้เหมาะกับการใช้งานขนาดกะทัดรัดและหันหน้าเข้าหาผู้บริโภค
