โมดูลไฟฟ้าแรงสูง DC สามารถปรับปรุงระบบฟอกอากาศและไอออไนเซชันขนาดกะทัดรัดได้อย่างไร

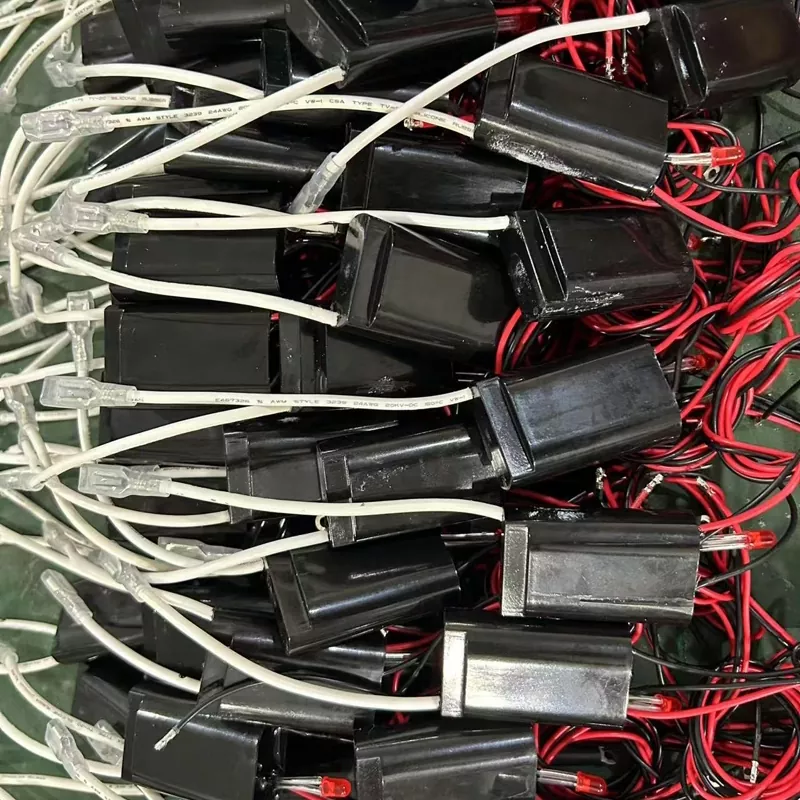

เดฟาให้ความกระชับโมดูลไฟฟ้าแรงสูงกระแสตรงออกแบบมาเพื่อแปลงอินพุต DC แรงดันต่ำเป็นเอาต์พุต DC แรงดันสูงที่เสถียรสำหรับเครื่องฟอกอากาศ เครื่องสร้างประจุไอออน อุปกรณ์พลาสมา ระบบตกตะกอนด้วยไฟฟ้าสถิต และอุปกรณ์บำบัดอากาศพลังงานต่ำอื่นๆ ด้วยอินพุต 5V หรือ 12V, ตัวเลือกเอาต์พุต 5–9kV, ขนาดกระทัดรัด 51 × 32 × 19 มม. และฟังก์ชันการป้องกันแบบรวม โมดูลนี้เหมาะสำหรับนักออกแบบอุปกรณ์ที่กำลังมองหาโซลูชันพลังงานไฟฟ้าแรงสูงที่ประหยัดพื้นที่

แหล่งกำเนิดไฟฟ้าแรงสูงไม่จำเป็นต้องมีขนาดใหญ่ ซับซ้อน หรือบูรณาการได้ยากเสมอไป อุปกรณ์ฟอกอากาศ ไอออไนเซชัน พลาสมา และไฟฟ้าสถิตสมัยใหม่ต้องการส่วนประกอบพลังงานขนาดกะทัดรัดมากขึ้น ซึ่งสามารถจ่ายแรงดันไฟฟ้าที่เสถียรในขณะที่ติดตั้งภายในอุปกรณ์ที่มีพื้นที่จำกัด มีการออกแบบอย่างดีโมดูลไฟฟ้าแรงสูงกระแสตรงแปลงพลังงานไฟฟ้ากระแสตรงแรงดันต่ำเป็นเอาต์พุตแรงดันไฟฟ้าสูงที่ได้รับการควบคุม โดยให้พลังงานไฟฟ้าที่จำเป็นสำหรับอิเล็กโทรด เครื่องสร้างประจุไอออน ตัวสะสมไฟฟ้าสถิต หรือเซลล์พลาสมาขนาดเล็ก

โมดูลของ DeFa รองรับอินพุต DC 5V หรือ DC 12V และเอาต์พุต DC 5kV ถึง 9kV ขึ้นอยู่กับรุ่น อัตราการใช้พลังงานสูงสุด 3W ในขณะที่กระแสไฟเอาท์พุตทั่วไปจำกัดอยู่ที่ ≤0.5mA โครงสร้างแบบห่อหุ้ม การเดินสายที่กำหนดค่าได้ การป้องกันการลัดวงจร การจำกัดกระแสเกิน และการป้องกันโหลดเปิด ทำให้การบูรณาการอุปกรณ์ OEM เป็นไปได้

สารบัญ

1. โมดูลไฟฟ้าแรงสูง DC คืออะไร?
2. โมดูลไฟฟ้าแรงสูง DC ทำงานอย่างไร?
3. ข้อมูลจำเพาะที่สำคัญและพารามิเตอร์การออกแบบ
4. โมดูล DC ไฟฟ้าแรงสูงใช้ที่ไหน?
5. วิศวกรควรพิจารณาอะไรในระหว่างการบูรณาการ?
6. ข้อได้เปรียบที่สำคัญสำหรับอุปกรณ์ OEM
7. วิธีการเลือกโมดูลที่เหมาะสม?
8. คำถามที่พบบ่อย
9. บทสรุป

โมดูลไฟฟ้าแรงสูง DC คืออะไร?

โมดูลไฟฟ้าแรงสูง DC เป็นส่วนประกอบการแปลงพลังงานขนาดกะทัดรัดที่แปลงอินพุต DC ที่ค่อนข้างต่ำให้เป็นแรงดันเอาต์พุต DC ที่สูงขึ้นมาก แทนที่จะออกแบบวงจรไฟฟ้าแรงสูงจากหม้อแปลง ส่วนประกอบสวิตชิ่ง วงจรเรียงกระแส วงจรป้องกัน และโครงสร้างฉนวนแต่ละตัว ผู้ผลิตอุปกรณ์สามารถรวมโมดูลไฟฟ้าแรงสูงเฉพาะเข้ากับผลิตภัณฑ์โฮสต์ได้

สถาปัตยกรรมนี้มีประโยชน์อย่างยิ่งในกรณีที่พื้นที่การติดตั้งมีจำกัด โมดูลของ DeFa มีขนาดเพียง 51 × 32 × 19 มม. และมีน้ำหนักประมาณ 25 กรัม ทำให้สามารถรวมเข้ากับเครื่องฟอกอากาศแบบพกพา เครื่องสร้างประจุไอออนแบบตั้งโต๊ะ น้ำหอมปรับอากาศในรถยนต์ อุปกรณ์ฆ่าเชื้อ อุปกรณ์เสริม HVAC และอุปกรณ์ขนาดกะทัดรัดอื่นๆ

เอาต์พุตสามารถกำหนดค่าตามรุ่นที่เลือก โดยมีระดับแรงดันไฟฟ้าที่ใช้ได้ตั้งแต่ 5kV ถึง 9kV เอาต์พุตแรงดันสูงสามารถใช้สำหรับการสร้างไอออนลบ การตกตะกอนด้วยไฟฟ้าสถิต หรือระบบสร้างพลาสมาขนาดเล็ก ทั้งนี้ขึ้นอยู่กับการใช้งาน

โมดูลไฟฟ้าแรงสูง DC ทำงานอย่างไร?

หลักการทำงานพื้นฐานคือกระบวนการแปลงแรงดันไฟฟ้าแบบหลายขั้นตอน อินพุต DC แรงดันต่ำจะขับเคลื่อนออสซิลเลเตอร์หรือวงจรสวิตชิ่งก่อน วงจรนี้จะจ่ายพลังงานให้กับด้านหลักของหม้อแปลงแบบสเต็ปอัพ หม้อแปลงไฟฟ้าจะเพิ่มแรงดันไฟฟ้า หลังจากนั้นวงจรเรียงกระแสจะแปลงสัญญาณไฟฟ้าที่ถูกแปลงเป็นไฟฟ้ากระแสตรงแรงสูง

วงจรเอาท์พุตได้รับการออกแบบให้มีคุณสมบัติจำกัดกระแส เพื่อให้โมดูลสามารถจ่ายไฟฟ้าแรงสูงโดยไม่ต้องใช้กำลังเอาท์พุตสูง ความแตกต่างนี้มีความสำคัญเนื่องจากการใช้งานไอออไนซ์และไฟฟ้าสถิตจำนวนมากจำเป็นต้องมีสนามไฟฟ้าสูงแทนที่จะเป็นกระแสไฟฟ้าจำนวนมาก

• ขั้นตอนการป้อนข้อมูล:รับไฟ DC 5V หรือ DC 12V
• ระยะการสั่น:สร้างสัญญาณสวิตชิ่งที่หม้อแปลงต้องการ
• ขั้นตอนการก้าวขึ้น:เพิ่มแรงดันไฟฟ้าขาเข้าต่ำให้เป็นไฟฟ้าแรงสูง
• ขั้นตอนการแก้ไข:สร้างเอาต์พุต DC แรงดันสูงที่ต้องการ
• ขั้นตอนการป้องกัน:ช่วยจำกัดกระแสที่ผิดปกติและป้องกันวงจรระหว่างสภาวะฟอลต์

สถาปัตยกรรมขนาดกะทัดรัดนี้ทำให้โมดูลไฟฟ้าแรงสูงโดยเฉพาะสามารถบูรณาการได้ง่ายกว่าการสร้างวงจรไฟฟ้าแรงสูงที่สมบูรณ์ตั้งแต่เริ่มต้น

ข้อมูลจำเพาะที่สำคัญและพารามิเตอร์การออกแบบ

ก่อนที่จะเลือกโมดูลพลังงานไฟฟ้าแรงสูง วิศวกรควรประเมินความเข้ากันได้ของอินพุต แรงดันเอาต์พุต การสิ้นเปลืองพลังงาน ขนาดทางกายภาพ สายไฟ ช่วงอุณหภูมิ ฉนวน และฟังก์ชันการป้องกัน ตารางต่อไปนี้สรุปข้อกำหนดหลักของโซลูชัน เดฟา

สำหรับการเลือกทางเทคนิคโดยละเอียด วิศวกรควรจับคู่คุณลักษณะทางไฟฟ้าของโมดูลกับรูปทรงของอิเล็กโทรด สภาพโหลด ระยะห่างของฉนวน การออกแบบกรอบหุ้ม และสภาพแวดล้อมการทำงานของผลิตภัณฑ์ขั้นสุดท้าย

โมดูล DC ไฟฟ้าแรงสูงใช้ที่ไหน?

ฟอร์มแฟกเตอร์ขนาดกะทัดรัดและการออกแบบที่ใช้พลังงานต่ำของโมดูลไฟฟ้าแรงสูงทำให้เหมาะสำหรับการใช้งานด้านไฟฟ้าสถิตและการบำบัดอากาศหลายประเภท

อุปกรณ์ฟอกอากาศ

ในระบบฟอกอากาศแบบไฟฟ้าสถิต ไฟฟ้าแรงสูงจะสร้างสนามไฟฟ้าที่รองรับการชาร์จและการสะสมอนุภาค โมดูลยังสามารถจ่ายพลังงานให้กับส่วนประกอบที่สร้างไอออนลบซึ่งใช้เป็นส่วนหนึ่งของการออกแบบการบำบัดอากาศ

เครื่องกำเนิดไอออนลบ

เครื่องสร้างประจุไอออนแบบตั้งโต๊ะ น้ำหอมปรับอากาศแบบพกพา และอุปกรณ์สร้างไอออนขนาดกะทัดรัดอื่นๆ ต้องใช้แหล่งไฟฟ้าแรงสูงโดยไม่ต้องเพิ่มชุดจ่ายไฟขนาดใหญ่ ตัวแปลงไฟฟ้าแรงสูง DC ขนาดเล็กสามารถทำให้การรวมระบบนี้ง่ายขึ้น

อุปกรณ์พลาสม่า

ระบบพลาสมาขนาดเล็กอาจต้องการแหล่งกำเนิดไฟฟ้าแรงสูงที่ได้รับการควบคุมเพื่อสร้างสภาวะทางไฟฟ้าที่เซลล์พลาสมาต้องการ โมดูลนี้สามารถรองรับเครื่องกำเนิดพลาสมาขนาดกะทัดรัดที่ใช้สำหรับการบำบัดกลิ่นหรือการใช้งานที่เกี่ยวข้องกับพื้นผิว ทั้งนี้ขึ้นอยู่กับการออกแบบ

อุปกรณ์เสริม HVAC และบำบัดอากาศ

โมดูลไฟฟ้าแรงสูงยังสามารถรวมเข้ากับชุดคอยล์พัดลม เครื่องสร้างประจุไอออนแบบติดท่อ และอุปกรณ์เสริมบำบัดอากาศต่อเนื่องอื่นๆ ในกรณีที่พื้นที่การติดตั้งมีจำกัด

อุปกรณ์ทางการแพทย์และห้องปฏิบัติการ

อุปกรณ์ทำความสะอาดอากาศพลังงานต่ำและการฆ่าเชื้อแบบพิเศษสามารถใช้แหล่งจ่ายไฟแรงดันสูงขนาดกะทัดรัดซึ่งมีข้อกำหนดทางไฟฟ้าตรงกับข้อกำหนดของโมดูล และอุปกรณ์สำเร็จรูปมีมาตรการด้านความปลอดภัยที่เหมาะสม

วิศวกรควรพิจารณาอะไรในระหว่างการบูรณาการ?

ส่วนประกอบไฟฟ้าแรงสูงต้องการมากกว่าความเข้ากันได้ทางไฟฟ้า เค้าโครงทางกล ฉนวน สายไฟ สภาพความร้อน การรบกวนทางแม่เหล็กไฟฟ้า และการป้องกันผู้ใช้ ล้วนจำเป็นต้องได้รับการพิจารณาในระหว่างการพัฒนาผลิตภัณฑ์

• การกวาดล้างไฟฟ้าแรงสูง:รักษาระยะห่างที่เหมาะสมระหว่างเอาต์พุตไฟฟ้าแรงสูงและส่วนประกอบที่เป็นสื่อกระแสไฟฟ้า
• ฉนวนกันความร้อน:ใช้วัสดุฉนวนที่เหมาะสมรอบๆ ขั้วไฟฟ้าแรงสูงและสายไฟ
• การออกแบบสิ่งที่แนบมา:ไม่ควรเข้าถึงส่วนไฟฟ้าแรงสูงระหว่างการทำงานปกติ
• การจัดการความร้อน:รักษาโมดูลให้อยู่ในช่วงอุณหภูมิการทำงานที่ระบุ
• สายไฟ:เลือกสายเคเบิลฉนวนไฟฟ้าแรงสูงที่เหมาะสมและระบุความยาวสายไฟที่ต้องการ
• อีเอ็มซี:ระบบอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนอาจต้องมีการป้องกัน การกรอง หรือการจัดเส้นทางสายเคเบิลอย่างระมัดระวัง
• เรขาคณิตของอิเล็กโทรด:ระยะห่างและรูปร่างของอิเล็กโทรดมีอิทธิพลต่อข้อกำหนดแรงดันไฟฟ้าและพฤติกรรมทางไฟฟ้า

โครงสร้างแบบห่อหุ้มของโมดูลจะแยกเอาท์พุตไฟฟ้าแรงสูงออกจากอินพุทแรงดันต่ำ อย่างไรก็ตาม ผู้ออกแบบอุปกรณ์ขั้นสุดท้ายยังคงรับผิดชอบในการใช้ฉนวน โครงสร้าง การต่อสายดิน และสถาปัตยกรรมความปลอดภัยที่เหมาะสมสำหรับผลิตภัณฑ์สำเร็จรูป

ข้อได้เปรียบที่สำคัญสำหรับอุปกรณ์ OEM คืออะไร?

สำหรับผู้ผลิต OEM โมดูลไฟฟ้าแรงสูงขนาดกะทัดรัดสามารถลดความซับซ้อนในการพัฒนาในขณะที่ทำให้ผลิตภัณฑ์โดยรวมบรรจุได้ง่ายขึ้น

1. รอยเท้าทางกลขนาดกะทัดรัด:ขนาด 51 × 32 × 19 มม. ช่วยให้สามารถติดตั้งในตัวเครื่องที่ค่อนข้างเล็กได้
2. ความต้องการพลังงานอินพุตต่ำ:อัตราการใช้พลังงานสูงสุด 3W รองรับสถาปัตยกรรมระบบที่ใช้พลังงานต่ำ
3. ตัวเลือกแรงดันไฟฟ้าหลายแบบ:รุ่นที่มีจำหน่ายครอบคลุมข้อกำหนดเอาต์พุต 5kV ถึง 9kV
4. การเชื่อมต่อที่กำหนดค่าได้:ความยาวสายไฟฟ้าแรงสูงและการจัดเรียงคอนเนคเตอร์สามารถระบุได้ตามการออกแบบอุปกรณ์
5. ฟังก์ชั่นการป้องกัน:การจำกัดกระแสเกิน การป้องกันไฟฟ้าลัดวงจร และการป้องกันโหลดเปิดจะรวมอยู่ในโมดูล
6. การปรับตัวของ OEM:สามารถประเมินแรงดันไฟฟ้าอินพุต แรงดันเอาต์พุต ขั้ว ตัวเรือน การติดตั้ง และสายไฟสำหรับข้อกำหนดเฉพาะของโครงการได้

คุณควรเลือกโมดูลไฟฟ้าแรงสูง DC ที่เหมาะสมอย่างไร

การเลือกโมดูลที่ถูกต้องจะเริ่มต้นด้วยการกำหนดโหลดทางไฟฟ้า แทนที่จะเลือกแรงดันไฟฟ้าสูงสุดที่มีอยู่ แรงดันไฟฟ้าที่สูงขึ้นไม่ได้ดีขึ้นโดยอัตโนมัติ เนื่องจากระยะห่างของอิเล็กโทรด สภาพอากาศ ฉนวน ข้อควรพิจารณาเกี่ยวกับโอโซน และวัตถุประสงค์การใช้งาน ล้วนส่งผลต่อประสิทธิภาพของระบบ

สำหรับการใช้งานไอออนลบ โมเดลแรงดันเอาต์พุตที่ต่ำกว่าอาจเหมาะสม ขึ้นอยู่กับการออกแบบอิเล็กโทรด ระบบตกตะกอนด้วยไฟฟ้าสถิตที่มีระยะห่างระหว่างอิเล็กโทรดหรือตัวสะสมกว้างขึ้นอาจต้องใช้แรงดันไฟฟ้าที่สูงกว่า การใช้งานพลาสมาควรได้รับการประเมินตามคุณลักษณะทางไฟฟ้าของเซลล์ปล่อยประจุเฉพาะ

รายการตรวจสอบการเลือกปฏิบัติประกอบด้วย:

• ตรวจสอบว่าระบบโฮสต์มีอินพุต DC 5V หรือ DC 12V หรือไม่
• กำหนดแรงดันเอาต์พุตที่ต้องการโดยพิจารณาจากระยะห่างของอิเล็กโทรดและการออกแบบการใช้งาน
• ยืนยันขั้วที่ต้องการ: บวกหรือลบ
• คำนวณงบประมาณพลังงานที่มีอยู่ของอุปกรณ์โฮสต์
• ตรวจสอบพื้นที่การติดตั้งทางกายภาพ
• กำหนดความยาวสายเคเบิลไฟฟ้าแรงสูงและการจัดเรียงตัวเชื่อมต่อที่ต้องการ
• ประเมินอุณหภูมิการทำงานและสภาวะของตู้
• พิจารณาข้อกำหนดของ EMC หากมีการติดตั้งอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนไว้ใกล้เคียง

สำหรับโครงการ OEM การให้รายละเอียดเหล่านี้แก่ซัพพลายเออร์ในขั้นตอนการเสนอราคาสามารถทำให้การจับคู่ทางเทคนิคเร็วขึ้น และลดการทำซ้ำต้นแบบโดยไม่จำเป็น

คำถามที่พบบ่อยเกี่ยวกับโมดูลไฟฟ้าแรงสูงกระแสตรง

สามารถปรับแรงดันไฟขาออกในขณะที่โมดูลทำงานได้หรือไม่?

โมดูลมาตรฐานใช้แรงดันเอาต์พุตที่กำหนดจากโรงงานตามรุ่นที่เลือก หากแอปพลิเคชันต้องการแรงดันไฟฟ้าเอาท์พุตที่แปรผัน วิศวกรควรหารือเกี่ยวกับโมดูลที่ปรับแต่งเองหรือโซลูชันการควบคุมภายนอกในระหว่างขั้นตอนการออกแบบ

ฉันจะเลือกระหว่างเอาต์พุต 5kV และ 9kV ได้อย่างไร

แรงดันไฟฟ้าที่ต้องการขึ้นอยู่กับการกำหนดค่าและการใช้งานของอิเล็กโทรดเป็นหลัก โดยทั่วไปการใช้งานไอออนลบอาจใช้ 5kV–7kV ในขณะที่ระบบไฟฟ้าสถิตที่มีช่องว่างอิเล็กโทรดขนาดใหญ่อาจต้องใช้ 8kV–9kV ควรประเมินการกำหนดค่าอิเล็กโทรดและโหลดที่สมบูรณ์ก่อนเลือกรุ่น

โมดูลไฟฟ้าแรงสูงสร้างโอโซนหรือไม่?

ตัวโมดูลเองเป็นส่วนประกอบในการแปลงพลังงานแทนที่จะเป็นเครื่องกำเนิดโอโซน อย่างไรก็ตาม โอโซนอาจก่อตัวได้เมื่อใช้ไฟฟ้าแรงสูงกับขั้วไฟฟ้ามีคมในอากาศ โดยเฉพาะที่แรงดันไฟฟ้าสูงกว่า ดังนั้นควรพิจารณารูปทรงของอิเล็กโทรด ระดับแรงดันไฟฟ้า และการออกแบบระบบ เมื่อการควบคุมโอโซนมีความสำคัญ

ใช้กับเครื่องใช้ในครัวเรือนได้ไหม?

โมดูลได้รับการออกแบบให้มีกระแสไฟฟ้าเอาต์พุตที่จำกัดและฉนวนแบบห่อหุ้ม แต่อุปกรณ์ขั้นสุดท้ายยังคงต้องการฉนวนไฟฟ้า การต่อสายดิน ตู้ และวิศวกรรมความปลอดภัยที่เหมาะสม ผู้ใช้ไม่ควรเข้าถึงขั้วต่อไฟฟ้าแรงสูงและสายไฟระหว่างการทำงานปกติ

อายุการใช้งานที่คาดหวังคืออะไร?

ภายใต้สภาวะการทำงานปกติและภายในช่วงอุณหภูมิที่กำหนด โมดูลมีอายุการใช้งานที่คาดหวังมากกว่า 20,000 ชั่วโมง แรงดันไฟฟ้าอินพุตที่มากเกินไปและการทำงานเป็นเวลานานที่อุณหภูมิสูงสุดอาจส่งผลต่ออายุการใช้งาน ดังนั้นจึงขอแนะนำการจัดการความร้อนและไฟฟ้าที่เหมาะสม

มีตัวอย่างสำหรับการทดสอบต้นแบบหรือไม่

ใช่. คำสั่งซื้อตัวอย่างสามารถใช้สำหรับการประเมินต้นแบบได้ เมื่อขอตัวอย่าง จะเป็นประโยชน์ในการระบุแรงดันไฟฟ้าขาเข้า แรงดันเอาต์พุต ขั้วไฟฟ้า และความยาวสายไฟฟ้าแรงสูงที่ต้องการ เพื่อให้สามารถประเมินการกำหนดค่าที่เหมาะสมได้

สรุป: โมดูลไฟฟ้าแรงสูงขนาดกะทัดรัดเหมาะสำหรับอุปกรณ์ของคุณหรือไม่?

แหล่งจ่ายไฟแรงดันสูงขนาดกะทัดรัดสามารถเป็นส่วนประกอบสำคัญสำหรับการฟอกอากาศ ไอออนไนซ์ การตกตะกอนของไฟฟ้าสถิต การสร้างพลาสมา อุปกรณ์เสริม HVAC และการใช้งานแรงดันไฟฟ้าสูงอื่นๆ ที่ใช้พลังงานต่ำ สิ่งสำคัญไม่เพียงแค่ได้รับไฟฟ้าแรงสูงเท่านั้น แต่ยังจับคู่แรงดันไฟฟ้าเอาท์พุต ขีดจำกัดกระแส ขั้ว ขนาดทางกล สายไฟ ฉนวน และสภาพการทำงานด้วยการออกแบบอุปกรณ์ขั้นสุดท้าย

ด้วยอินพุต 5V หรือ 12V DC, ตัวเลือกเอาต์พุต DC 5–9kV, อัตราการใช้พลังงานสูงสุด 3W, โครงสร้างขนาดกะทัดรัด 51 × 32 × 19 มม., การเดินสายที่กำหนดค่าได้ และฟังก์ชันการป้องกันแบบรวม โซลูชันของ DeFa ช่วยให้นักพัฒนา OEM มีจุดเริ่มต้นที่ใช้งานได้จริงสำหรับการบูรณาการระบบไฟฟ้าแรงสูงขนาดกะทัดรัด หากคุณกำลังพัฒนาเครื่องฟอกอากาศ เครื่องสร้างประจุไอออน อุปกรณ์พลาสมา ระบบไฟฟ้าสถิต หรืออุปกรณ์อื่นๆ ที่ต้องใช้แหล่งกำเนิดไฟฟ้าแรงสูงขนาดกะทัดรัด โปรดศึกษาข้อมูลจำเพาะของโมดูล DC High Voltage และติดต่อเราด้วยแรงดันไฟฟ้าอินพุต แรงดันเอาต์พุต ขั้ว การกำหนดค่าโหลด และข้อกำหนดการติดตั้งที่จำเป็นสำหรับการประเมินทางเทคนิค
