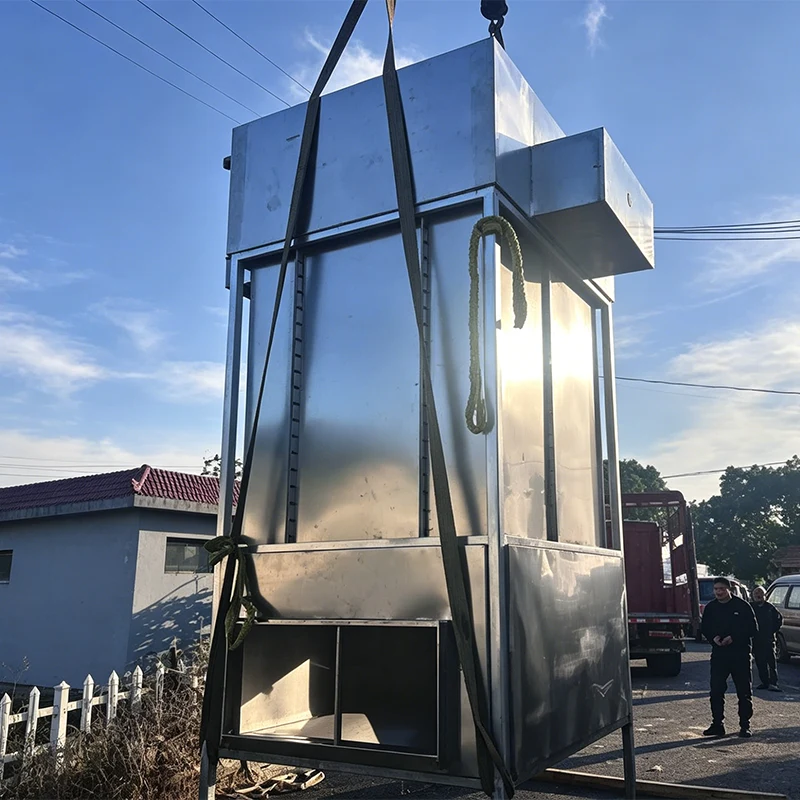

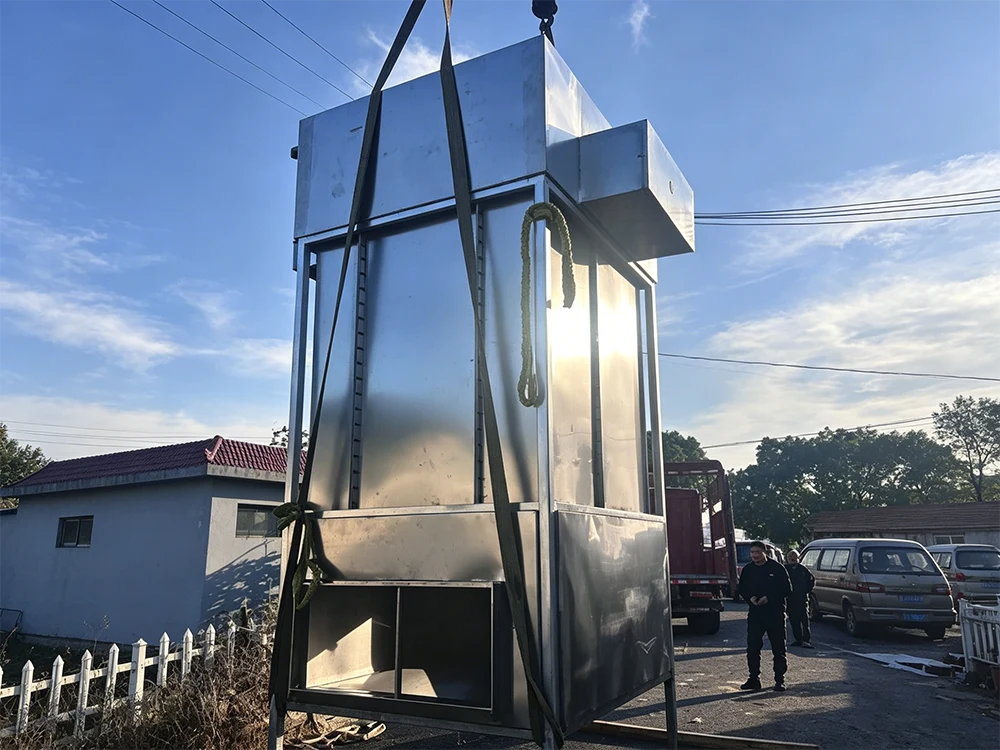

อุปกรณ์บำบัดก๊าซเสียสำหรับกระบวนการชุบแข็ง

คำอธิบายฟังก์ชันและข้อดี

ในการผลิตเครื่องจักร การแปรรูปโลหะ การผลิตชิ้นส่วนรถยนต์ และอุตสาหกรรมการบินและอวกาศ กระบวนการชุบแข็งเป็นขั้นตอนหลักในการเพิ่มความแข็ง ความแข็งแรง และความต้านทานการสึกหรอของวัสดุโลหะ อย่างไรก็ตาม กระบวนการนี้ก่อให้เกิดก๊าซเสียทางอุตสาหกรรมอันตรายจำนวนมากซึ่งประกอบด้วยสารประกอบอินทรีย์ระเหยง่าย (VOCs) ควันน้ำมัน ละอองน้ำมัน ก๊าซอันตรายที่เป็นพิษ และอนุภาค การปล่อยก๊าซเสียโดยตรงดังกล่าวจะไม่เพียงแต่ก่อให้เกิดมลพิษต่อสภาพแวดล้อมในชั้นบรรยากาศ แต่ยังเป็นอันตรายต่อสุขภาพของผู้ปฏิบัติงานในสถานที่อีกด้วย ทำให้การบำบัดสารอินทรีย์ระเหยง่ายสำหรับกระบวนการดับเป็นข้อกำหนดบังคับสำหรับองค์กรต่างๆ เพื่อให้บรรลุการผลิตที่เป็นมิตรต่อสิ่งแวดล้อม

ของเราอุปกรณ์บำบัดก๊าซเสียสำหรับกระบวนการชุบแข็งเป็นโซลูชันการปกป้องสิ่งแวดล้อมโดยเฉพาะที่ปรับแต่งมาสำหรับก๊าซเสียเฉพาะนี้ เมื่อผสานรวมกับเทคโนโลยีหลักต่างๆ เช่น ออกซิเดชันที่อุณหภูมิสูง การนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ และการทำให้บริสุทธิ์ประสิทธิภาพสูง ทำให้สามารถบำบัดก๊าซเสียอย่างทั่วถึงและปล่อยออกได้มาตรฐาน สอดคล้องกับแนวคิดการพัฒนาการประหยัดพลังงานและการคุ้มครองสิ่งแวดล้อม และให้การสนับสนุนที่มั่นคงสำหรับการผลิตที่เป็นไปตามข้อกำหนดขององค์กร

การดับคุณลักษณะของก๊าซเสียและจุดเจ็บปวดในการปฏิบัติตามข้อกำหนดของอุตสาหกรรม

แตกต่างจากก๊าซเสียทางอุตสาหกรรมทั่วไป ก๊าซเสียจากกระบวนการชุบแข็งมีคุณสมบัติพิเศษที่อุปกรณ์บำบัดแบบเดิมไม่สามารถจัดการได้อย่างเสถียรและมีประสิทธิภาพ ซึ่งเป็นปัญหาหลักสำหรับองค์กร:

ความผันผวนของอุณหภูมิที่สูง ปริมาณน้ำมันสูง ส่วนประกอบที่ซับซ้อน และความเข้มข้นของสารอินทรีย์ระเหยง่ายที่ไม่เสถียร

ละอองน้ำมันและอนุภาคทำให้เกิดการอุดตันและการกัดกร่อนของอุปกรณ์บำบัดได้ง่าย ส่งผลต่อเสถียรภาพในการทำงานในระยะยาว

ส่วนประกอบที่เป็นพิษผสมต้องผ่านการย่อยสลายอย่างละเอียดเพื่อให้เป็นไปตามข้อกำหนดการปล่อยก๊าซเรือนกระจกที่เข้มงวด

ในประเทศจีน การดำเนินการตามมาตรฐานบังคับ รวมถึง GB 16297-1996 Integrated Emission Standard of Air Pollutants และ GB 37822-2019 Control Standard for Unorganized Emission of Volatile Organic Compounds ได้กำหนดข้อจำกัดที่เข้มงวดเกี่ยวกับ VOCs ควันน้ำมัน และการปล่อยฝุ่นละอองจากกระบวนการดับ การปล่อยมลพิษที่ไม่เป็นไปตามข้อกำหนดจะนำมาซึ่งความเสี่ยงทางกฎหมายและการดำเนินงานอย่างมากต่อองค์กรต่างๆ ทำให้เกิดความต้องการเร่งด่วนสำหรับโซลูชันการบำบัดก๊าซเสียแบบดับไฟโดยเฉพาะ มีเสถียรภาพ และมีประสิทธิภาพ

การออกแบบกระบวนการที่กำหนดเป้าหมายของอุปกรณ์บำบัดก๊าซเสียจากกระบวนการชุบแข็ง

เพื่อจัดการกับคุณสมบัติเฉพาะของการดับก๊าซเสีย อุปกรณ์บำบัดก๊าซเสียสำหรับกระบวนการชุบแข็งของเราจึงใช้กระบวนการ "การบำบัดล่วงหน้า + ออกซิเดชัน RTO หลัก + นำความร้อนเหลือทิ้งกลับมาใช้ใหม่" โดยมีตัวออกซิไดเซอร์ความร้อนแบบสร้างใหม่ (RTO) เป็นหน่วยบำบัดหลัก การออกแบบนี้ปรับให้เข้ากับข้อกำหนดการบำบัดของการดับก๊าซเสียได้อย่างสมบูรณ์แบบ และบรรลุเป้าหมายสองประการของการเผาไอเสียอย่างละเอียดและการสลายตัวของสารมลพิษโดยสมบูรณ์

การออกแบบกระบวนการนี้แก้ไขข้อบกพร่องหลักของอุปกรณ์ทั่วไป: ลิงก์การปรับสภาพจะกำจัดละอองน้ำมันและอนุภาคเพื่อปกป้องระบบ RTO หลัก หน่วย RTO บรรลุการย่อยสลาย VOC และส่วนประกอบที่เป็นอันตรายอย่างทั่วถึง และระบบนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ทำให้สามารถรีไซเคิลพลังงานได้ โดยปรับสมดุลประสิทธิภาพการทำให้บริสุทธิ์ ความเสถียรในการทำงาน และประสิทธิภาพการประหยัดพลังงานอย่างสมดุล

ส่วนประกอบหลักและหน่วยการทำงาน

อุปกรณ์บำบัดก๊าซเสียสำหรับกระบวนการชุบแข็งประกอบด้วยหน่วยการทำงานที่ทำงานร่วมกัน 5 หน่วย เพื่อให้มั่นใจถึงประสิทธิภาพ ความเสถียร และความปลอดภัยสูงของกระบวนการบำบัดก๊าซเสียทั้งหมด:

ระบบปรับสภาพ

ระบบปรับสภาพเป็นรากฐานสำหรับการทำงานที่มั่นคงของอุปกรณ์ทั้งหมด ส่วนใหญ่จะใช้เพื่อกำจัดละอองน้ำมัน อนุภาค และความชื้นในการดับก๊าซเสีย ป้องกันไม่ให้สิ่งสกปรกดังกล่าวเข้าสู่ระบบออกซิเดชันของแกนกลาง และทำให้เกิดการอุดตันของอุปกรณ์ การกัดกร่อน หรือผลการทำให้บริสุทธิ์ลดลง

ติดตั้งตัวแยกพายุไซโคลน ตัวกรองและระบบไล่ฝ้าประสิทธิภาพสูง

มีอัตราการกำจัดละอองน้ำมันและอนุภาคได้มากกว่า 95% ผ่านการสกัดกั้นและการกรองทางกายภาพ

วางรากฐานที่มั่นคงสำหรับการบำบัดออกซิเดชันที่อุณหภูมิสูงในภายหลัง และยืดอายุการใช้งานของส่วนประกอบหลัก

ระบบออกซิเดชันแกน RTO

ระบบออกซิเดชันหลัก RTO คือส่วนเชื่อมต่อหลักเพื่อให้ได้การทำให้บริสุทธิ์ที่มีประสิทธิภาพสูง โดยมีส่วนประกอบหลัก ได้แก่ เซรามิกที่สร้างใหม่ ห้องเผาไหม้ และวาล์วสวิตชิ่งที่มีความแม่นยำ

เซรามิกรีเจนเนอเรชั่น:ในฐานะที่เป็น "แกนจัดเก็บพลังงานความร้อน" ของอุปกรณ์ มันทำจากวัสดุเซรามิกรังผึ้งที่ทนต่ออุณหภูมิสูงและทนต่อการกัดกร่อน โดยมีพื้นที่ผิวจำเพาะขนาดใหญ่ การนำความร้อนที่ดีเยี่ยม และอายุการใช้งานที่ยาวนาน สามารถทำให้วงจรการดูดซับและปล่อยความร้อนเสร็จสมบูรณ์ซ้ำแล้วซ้ำอีกภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูง ซึ่งเป็นกุญแจสำคัญในการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ ก๊าซเสียที่ผ่านการบำบัดก่อนแล้วจะถูกทำให้ร้อนก่อนด้วยเซรามิกที่สร้างใหม่ โดยใช้ความร้อนเหลือทิ้งที่เก็บไว้เพื่อเพิ่มอุณหภูมิของก๊าซเสียให้ใกล้เคียงกับอุณหภูมิออกซิเดชัน ซึ่งช่วยลดการใช้พลังงานที่จำเป็นสำหรับการทำความร้อนที่อุณหภูมิสูงในภายหลังได้อย่างมาก

ห้องออกซิเดชันที่อุณหภูมิสูง:ห้องเผาไหม้ควบคุมอุณหภูมิระหว่าง 850°C ถึง 950°C ได้อย่างแม่นยำ หลังจากอุ่นเครื่องแล้ว ก๊าซเสียจะเข้าสู่ห้องเพาะเลี้ยงและผสมกับออกซิเจนอย่างสมบูรณ์ในสภาพแวดล้อมที่มีอุณหภูมิสูง สารอินทรีย์ระเหย (VOCs) ควันน้ำมัน และสารมลพิษอินทรีย์อื่นๆ จะถูกแตกร้าวและออกซิไดซ์อย่างสมบูรณ์ และสุดท้ายก็เปลี่ยนเป็นก๊าซคาร์บอนไดออกไซด์ (CO₂) และน้ำ (H₂O) ที่ไม่เป็นอันตราย ซึ่งช่วยขจัดอันตรายจากสารมลพิษโดยพื้นฐาน ก๊าซพิษและเป็นอันตรายจำนวนเล็กน้อยในก๊าซเสียที่ดับสามารถสลายตัวเป็นสารที่ไม่เป็นอันตรายในสภาพแวดล้อมที่มีอุณหภูมิสูงได้

อุปกรณ์นี้ใช้การออกแบบโครงสร้างแบบหลายห้อง ด้วยการควบคุมการสลับวาล์วที่แม่นยำ ทำให้ตระหนักถึงวงจรการดูดอากาศ การจัดเก็บความร้อน การไล่อากาศ และไอเสียอย่างต่อเนื่อง หลีกเลี่ยงการปล่อยก๊าซเสียที่ไม่ทำปฏิกิริยาออกไปในระหว่างการเปลี่ยนวาล์ว ปรับปรุงประสิทธิภาพการทำให้บริสุทธิ์ให้ดียิ่งขึ้น และรับประกันอัตราการกำจัดสารอินทรีย์ระเหยที่มากกว่า 99%

ระบบการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่

การนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ถือเป็นข้อได้เปรียบหลักของอุปกรณ์ และยังเป็นกุญแจสำคัญสำหรับองค์กรในการลดต้นทุนการผลิตและตระหนักถึงการรีไซเคิลพลังงาน

กระบวนการดับนั้นใช้พลังงานความร้อนจำนวนมาก ในขณะที่ระบบ RTO จะสร้างก๊าซไอเสียที่มีอุณหภูมิสูงจำนวนมากในระหว่างการออกซิเดชัน ซึ่งประกอบด้วยพลังงานความร้อนจำนวนมหาศาลที่จะสูญเปล่าอย่างมากหากถูกปล่อยออกมาโดยตรง

อุปกรณ์นี้สามารถกู้คืนพลังงานความร้อนจากก๊าซไอเสียที่มีอุณหภูมิสูงได้อย่างเต็มที่ผ่านเซรามิกที่สร้างใหม่ ในด้านหนึ่ง ระบบจะอุ่นก๊าซเสียที่กำลังดับเข้ามาก่อนเพื่อลดการใช้เชื้อเพลิงเสริม ในทางกลับกัน ความร้อนทิ้งที่นำกลับมาใช้ใหม่สามารถเปลี่ยนเป็นไอน้ำผ่านหม้อต้มความร้อนเหลือทิ้ง หรือเป็นน้ำร้อนผ่านตัวแลกเปลี่ยนความร้อน ซึ่งสามารถนำมาใช้โดยตรงในการดับความร้อนในกระบวนการ การทำความร้อนในโรงงาน และการเชื่อมโยงการผลิตอื่นๆ เพื่อให้เกิดการใช้พลังงานแบบเรียงซ้อน

อุปกรณ์สามารถบรรลุประสิทธิภาพการนำความร้อนกลับมาใช้ใหม่ได้มากกว่า 95% เมื่อความเข้มข้นของ VOCs ในก๊าซเสียถึงค่าที่กำหนด ความร้อนที่เกิดจากปฏิกิริยาออกซิเดชันสามารถทำให้เกิด "การเผาไหม้อย่างยั่งยืนในตัวเอง" โดยไม่ต้องสิ้นเปลืองเชื้อเพลิงเสริม ซึ่งช่วยลดต้นทุนด้านพลังงานและต้นทุนการรักษาสิ่งแวดล้อมขององค์กรได้อย่างมาก

การควบคุมอัจฉริยะและระบบตรวจสอบออนไลน์

อุปกรณ์ดังกล่าวมาพร้อมกับระบบการตรวจสอบออนไลน์ที่สมบูรณ์และระบบควบคุมอัตโนมัติ ซึ่งสามารถตรวจสอบพารามิเตอร์หลักแบบเรียลไทม์ เช่น ความเข้มข้นของก๊าซเสียทางเข้าและทางออก อุณหภูมิห้องเผาไหม้ อุณหภูมิเซรามิกที่สร้างใหม่ และแรงดันในการทำงานของอุปกรณ์ เมื่อพารามิเตอร์ผันผวน ระบบจะปรับสถานะการทำงานโดยอัตโนมัติและจัดการกับข้อผิดพลาดของอุปกรณ์ได้ทันเวลา ช่วยให้มั่นใจได้ถึงการทำงานของอุปกรณ์อย่างต่อเนื่องและมีเสถียรภาพ และการปล่อยก๊าซเสียที่ผ่านการบำบัดที่ได้มาตรฐานอย่างมีเสถียรภาพ ช่วยให้องค์กรต่างๆ หลีกเลี่ยงความเสี่ยงในการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม

ระบบท่อไอเสีย

ระบบไอเสียมีหน้าที่รับผิดชอบในการปล่อยก๊าซไอเสียสะอาดที่บริสุทธิ์และเย็นแล้วผ่านปล่องไฟหลังจากการตรวจสอบการปฏิบัติตามข้อกำหนด ด้วยการออกแบบที่เหมาะสมเพื่อให้แน่ใจว่ามีการไหลเวียนของอากาศที่มั่นคงและไม่มีแรงดันย้อนกลับ รองรับการทำงานที่ต่อเนื่องและเสถียรของระบบบำบัดทั้งหมด

ดำเนินกระบวนการทำงานแบบ Closed-Loop ให้สมบูรณ์

กระบวนการดำเนินงานของอุปกรณ์บำบัดก๊าซเสียสำหรับกระบวนการชุบแข็งมีความชัดเจนและเป็นระเบียบ เชื่อมโยงฟังก์ชันหลักทั้งหมดได้อย่างลงตัว และสามารถแบ่งออกเป็น 4 ขั้นตอน:

1. ขั้นตอนการปรับสภาพ:ก๊าซเสียทางอุตสาหกรรมที่เกิดจากกระบวนการชุบแข็งจะเข้าสู่ระบบปรับสภาพผ่านพัดลมดูดอากาศเพื่อกำจัดละอองน้ำมัน อนุภาค และความชื้น

2. ขั้นตอนการอุ่นเครื่องและการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่:ก๊าซเสียสะอาดที่ผ่านการบำบัดแล้วจะเข้าสู่ห้องสร้างใหม่ RTO และถูกอุ่นให้สูงกว่า 700 ℃โดยเซรามิกที่สร้างใหม่

3. ขั้นตอนการออกซิเดชันที่อุณหภูมิสูง:ก๊าซเสียที่ผ่านการอุ่นจะเข้าสู่ห้องเผาไหม้ ทำให้เกิดออกซิเดชันที่อุณหภูมิสูงและการเผาไอเสียที่อุณหภูมิ 850°C-950°C โดย VOCs และสารมลพิษอื่นๆ จะสลายตัวเป็นสารที่ไม่เป็นอันตรายอย่างสมบูรณ์

4. การจัดเก็บความร้อนและขั้นตอนการคายประจุมาตรฐาน:ก๊าซไอเสียอุณหภูมิสูงที่บริสุทธิ์จะเข้าสู่ห้องที่สร้างใหม่อีกห้องหนึ่ง ถ่ายเทความร้อนไปยังเซรามิกที่สร้างใหม่เพื่อจัดเก็บ และก๊าซไอเสียที่สะอาดที่ระบายความร้อนแล้วจะถูกระบายออกทางปล่องไฟได้ตามมาตรฐาน ความร้อนเหลือทิ้งที่นำกลับมาใช้ซ้ำจะถูกนำมาใช้ซ้ำในจุดเชื่อมต่อการผลิตเพื่อให้เกิดการรีไซเคิลพลังงาน

สถานการณ์การใช้งานที่หลากหลาย

อุปกรณ์บำบัดก๊าซเสียสำหรับกระบวนการชุบแข็งของเราส่วนใหญ่นำไปใช้กับอุตสาหกรรมที่ใช้กระบวนการชุบแข็ง ซึ่งรวมถึงการผลิตเครื่องจักร การแปรรูปโลหะ การผลิตชิ้นส่วนรถยนต์ การบินและอวกาศ ฯลฯ โดยสามารถปรับให้เข้ากับสายการผลิตการดับขนาดและประเภทต่างๆ ได้ และบรรลุการบำบัดก๊าซเสียที่เกิดจากการดับแบบต่อเนื่องและการดับแบบเป็นชุดอย่างมีประสิทธิภาพ

การผลิตชิ้นส่วนรถยนต์:สำหรับก๊าซเสียที่มีน้ำมันและสารอินทรีย์ระเหย (VOCs) ที่เกิดขึ้นระหว่างการดับเกียร์ เพลา และชิ้นส่วนอื่นๆ อุปกรณ์ดังกล่าวสามารถบรรลุการปล่อยก๊าซตามมาตรฐานมาตรฐาน และความร้อนเหลือทิ้งที่นำกลับมาใช้ใหม่สามารถนำมาใช้เพื่อดับความร้อนของน้ำมัน ซึ่งช่วยประหยัดการใช้ก๊าซธรรมชาติจำนวนมากสำหรับองค์กรทุกปี

อุตสาหกรรมโลหะวิทยา:สำหรับก๊าซเสียอุณหภูมิสูงที่เกิดจากการชุบแข็งด้วยเหล็ก อุปกรณ์ไม่เพียงแต่สามารถระบายออกได้ตามมาตรฐานเท่านั้น แต่ยังนำความร้อนเหลือทิ้งกลับมาใช้เพื่อให้ความร้อนในโรงงานอีกด้วย เพื่อให้เกิดการใช้พลังงานอย่างมีประสิทธิภาพ

เครื่องจักรและอุตสาหกรรมการบินและอวกาศ:สำหรับการดับก๊าซเสียที่เกิดขึ้นในการผลิตชิ้นส่วนพื้นฐานทางกลและส่วนประกอบการบิน อุปกรณ์ดังกล่าวสามารถบรรลุการทำให้บริสุทธิ์ได้อย่างมีเสถียรภาพและมีประสิทธิภาพ ช่วยให้องค์กรต่างๆ ปฏิบัติตามข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อมที่เข้มงวด

การประหยัดพลังงาน การคุ้มครองสิ่งแวดล้อม และมูลค่าองค์กร

ภายใต้เป้าหมาย "คาร์บอนคู่" ของจีนและกฎระเบียบด้านการคุ้มครองสิ่งแวดล้อมที่เข้มงวดมากขึ้นเรื่อยๆ อุปกรณ์บำบัดก๊าซเสียสำหรับกระบวนการชุบแข็งจึงมีข้อได้เปรียบที่โดดเด่นอย่างครอบคลุม:

การทำให้บริสุทธิ์ประสิทธิภาพสูงและการปฏิบัติตามข้อกำหนดที่มีเสถียรภาพ:ด้วยกระบวนการ "ปรับสภาพ + ออกซิเดชันที่อุณหภูมิสูง" รวมกัน สามารถกำจัดมลพิษทุกชนิดได้อย่างครอบคลุม รวมถึง VOCs ควันน้ำมัน อนุภาค และก๊าซอันตรายที่เป็นพิษ และก๊าซเสียที่บริสุทธิ์นั้นตรงตามมาตรฐานการปล่อยก๊าซเสียทางอุตสาหกรรมระดับชาติและระดับท้องถิ่นอย่างสมบูรณ์

ประสิทธิภาพการประหยัดพลังงานที่เหนือกว่า:ด้วยประสิทธิภาพการนำความร้อนกลับคืนมามากกว่า 95% จึงช่วยลดการใช้พลังงานเสริม เช่น ก๊าซธรรมชาติและไฟฟ้าได้อย่างมาก ฟังก์ชั่นการเผาไหม้แบบยั่งยืนในตัวเองสามารถลดการสิ้นเปลืองเชื้อเพลิงเพิ่มเติมได้ ซึ่งช่วยลดต้นทุนการดำเนินงานขององค์กรได้อย่างมาก

ไม่มีมลพิษทุติยภูมิและค่าบำรุงรักษาต่ำ:อุปกรณ์นี้ใช้การออกแบบที่ไม่ใช้วัสดุสิ้นเปลือง ไม่จำเป็นต้องเปลี่ยนวัสดุดูดซับบ่อยครั้ง ลดการสร้างขยะมูลฝอย และตระหนักถึงการบำบัดมลพิษที่ไม่เป็นอันตรายและอิงทรัพยากร มีเสียงรบกวนจากการทำงานต่ำ ไม่มีมลพิษทุติยภูมิ และสามารถปรับให้เข้ากับความต้องการการผลิตอย่างต่อเนื่องของกระบวนการชุบแข็ง

สนับสนุนการดำเนินการด้านการผลิตและการปฏิบัติตามกฎระเบียบที่เป็นมิตรต่อสิ่งแวดล้อม:ช่วยให้องค์กรต่างๆ แก้ปัญหาหลักในการดับการบำบัดก๊าซเสีย หลีกเลี่ยงความเสี่ยงด้านการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม สร้างภาพลักษณ์การผลิตที่เป็นมิตรต่อสิ่งแวดล้อม และบรรลุการผสมผสานผลประโยชน์ทางเศรษฐกิจ สิ่งแวดล้อม และสังคม

ด้วยกฎระเบียบด้านการคุ้มครองสิ่งแวดล้อมที่เข้มงวดมากขึ้น และการปรับปรุงความตระหนักในการพัฒนาสีเขียวขององค์กร อุปกรณ์บำบัดก๊าซเสียสำหรับกระบวนการชุบแข็ง ได้กลายเป็นอุปกรณ์ป้องกันสิ่งแวดล้อมที่ขาดไม่ได้สำหรับอุตสาหกรรมที่เกี่ยวข้อง ด้วยการอัปเกรดเทคโนโลยีอย่างต่อเนื่อง เราจะปรับปรุงประสิทธิภาพการบำบัด ลดต้นทุนการดำเนินงาน ให้การสนับสนุนที่แข็งแกร่งยิ่งขึ้นแก่องค์กรต่างๆ เพื่อให้บรรลุการผลิตที่เป็นไปตามข้อกำหนดและการพัฒนาสีเขียว และช่วยปรับปรุงคุณภาพสภาพแวดล้อมในบรรยากาศอย่างต่อเนื่อง
