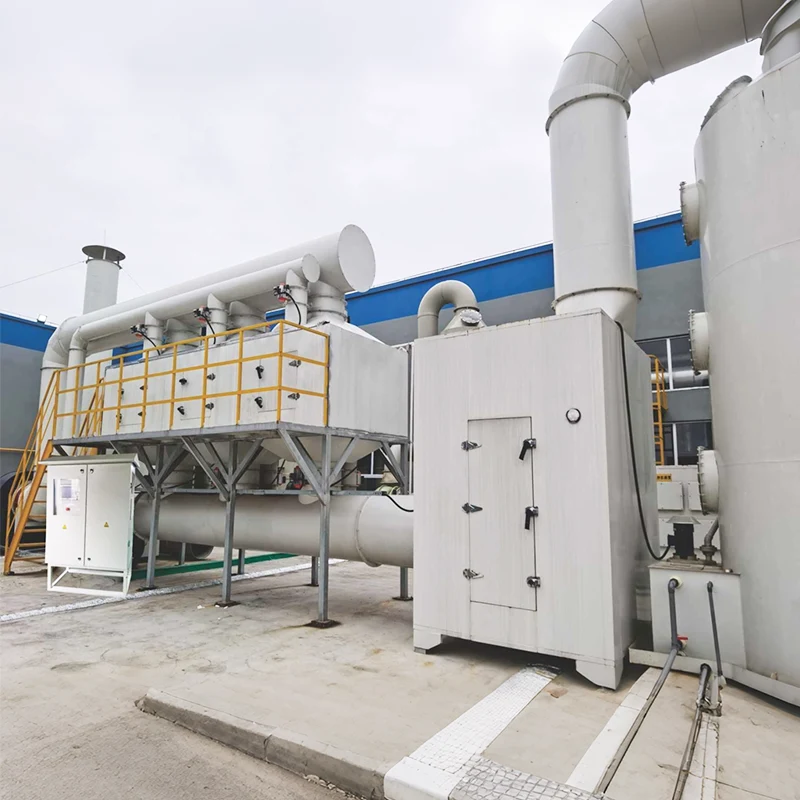

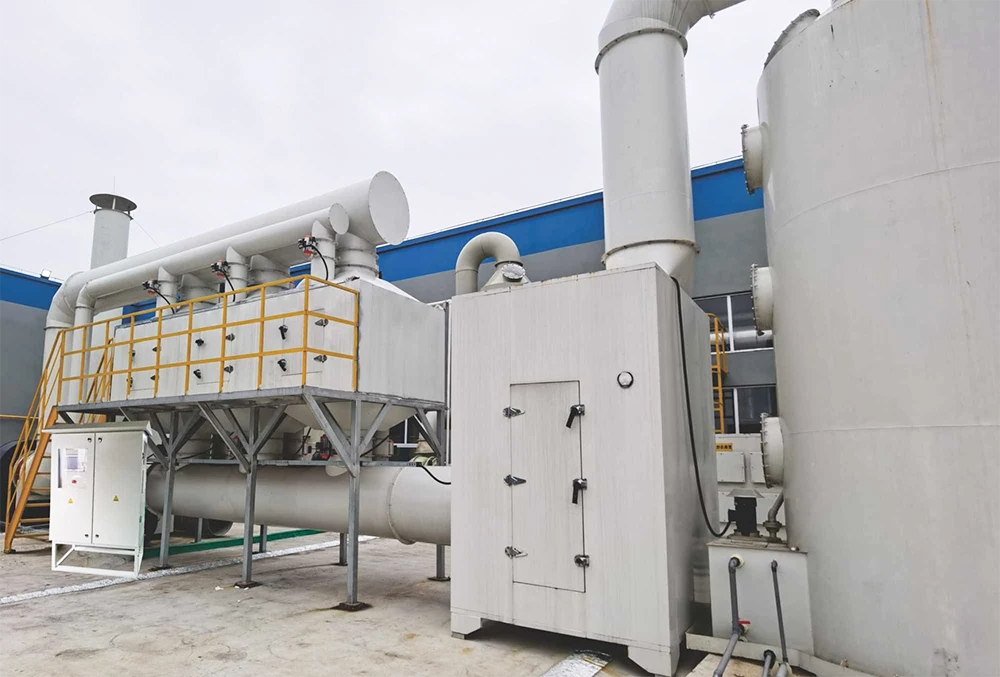

อุปกรณ์ออกซิไดเซอร์ความร้อนแบบปฏิรูป

ด้วยกฎระเบียบด้านการคุ้มครองสิ่งแวดล้อมของจีนและระดับโลกที่เข้มงวดมากขึ้น การปล่อยก๊าซเสียทางอุตสาหกรรม โดยเฉพาะอย่างยิ่งมลพิษจากสารประกอบอินทรีย์ระเหยง่าย (VOCs) ได้กลายเป็นประเด็นหลักในการปฏิบัติตามกฎระเบียบสำหรับองค์กรการผลิต สารอินทรีย์ระเหยง่ายไม่เพียงแต่ก่อให้เกิดมลภาวะในบรรยากาศที่รุนแรงเท่านั้น แต่ยังก่อให้เกิดความเสี่ยงร้ายแรงต่อสุขภาพของมนุษย์ด้วย ทำให้การบำบัดสารอินทรีย์ระเหยกลายเป็นสิ่งที่สำคัญที่สุดในภาคส่วนการคุ้มครองสิ่งแวดล้อมทางอุตสาหกรรม ของเราอุปกรณ์ออกซิไดเซอร์ความร้อนแบบปฏิรูป (RTO)เป็นโซลูชันการบำบัดก๊าซเสียที่มีประสิทธิภาพสูงและประหยัดพลังงาน ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี การเคลือบ การพิมพ์ ยา อิเล็กทรอนิกส์ และอุตสาหกรรมอื่นๆ ในฐานะอุปกรณ์หลักสำหรับการกำกับดูแลก๊าซเสียทางอุตสาหกรรม บรรลุเป้าหมายหลายประการในด้านออกซิเดชันที่อุณหภูมิสูง การนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ การทำให้บริสุทธิ์ประสิทธิภาพสูง และการปล่อยก๊าซมาตรฐาน ซึ่งสอดคล้องกับแนวคิดการพัฒนาการประหยัดพลังงานและการคุ้มครองสิ่งแวดล้อมทั่วโลกอย่างสมบูรณ์

ปัญหาด้านอุตสาหกรรมและข้อกำหนดในการปฏิบัติตามข้อกำหนด

ในการผลิตทางอุตสาหกรรม ก๊าซเสียที่ประกอบด้วย VOCs มีส่วนประกอบที่ซับซ้อน ช่วงความเข้มข้นที่กว้าง และความเป็นพิษที่อาจเกิดขึ้น ในขณะที่เทคโนโลยีการบำบัดแบบดั้งเดิมมีข้อจำกัดที่ชัดเจน:

เตาเผาแบบยิงตรงมีการใช้พลังงานมหาศาลและมีค่าใช้จ่ายในการดำเนินงานมากเกินไป

วิธีการดูดซับจำเป็นต้องเปลี่ยนวัสดุสิ้นเปลืองบ่อยครั้ง ทำให้เกิดขยะมูลฝอยที่เป็นอันตรายและความเสี่ยงจากมลพิษทุติยภูมิ

การเผาไหม้ด้วยตัวเร่งปฏิกิริยามีแนวโน้มที่จะหยุดการทำงานของตัวเร่งปฏิกิริยาเมื่อบำบัดก๊าซเสียที่มีฮาโลเจนและซัลเฟอร์ด้วยประสิทธิภาพการทำให้บริสุทธิ์ไม่เสถียร

ในประเทศจีน การดำเนินการตามมาตรฐานบังคับ รวมถึง GB 37822-2019 Control Standard for Unorganized Emission of Volatile Organic Compounds และ GB 16297-1996 Integrated Emission Standard of Air Pollutants ได้กำหนดข้อกำหนดที่เข้มงวดเกี่ยวกับอัตราการกำจัด VOCs และความเข้มข้นของการปล่อยก๊าซเรือนกระจก องค์กรต่างๆ อยู่ในความต้องการเร่งด่วนของโซลูชันการบำบัดก๊าซเสียทางอุตสาหกรรมที่มีความเสถียร มีประสิทธิภาพ ประหยัดพลังงาน และเป็นไปตามข้อกำหนดอย่างสมบูรณ์ ซึ่งเป็นคุณค่าการใช้งานหลักของเราอุปกรณ์ออกซิไดเซอร์ความร้อนแบบปฏิรูป (RTO).

หลักการทำงานหลัก

หลักการทำงานหลักของ RTO คือการผสมผสานระหว่างการเผาไอเสียและการนำความร้อนกลับมาใช้ใหม่ เพื่อให้เกิดการย่อยสลาย VOCs ในก๊าซเสียทางอุตสาหกรรมอย่างละเอียดถี่ถ้วน ตรรกะหลักมีดังนี้:

1.ก๊าซเสียทางอุตสาหกรรมที่ประกอบด้วยสารอินทรีย์ระเหย (VOCs) จะถูกป้อนเข้าไปในอุปกรณ์ และออกซิไดซ์และสลายตัวภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูง โดยเปลี่ยนสารอินทรีย์ระเหย (VOCs) ให้เป็นก๊าซคาร์บอนไดออกไซด์ (CO₂) และน้ำ (H₂O) ที่ไม่เป็นอันตราย

2.เซรามิกรีเจนเนอเรชั่นจะกู้คืนความร้อนเหลือทิ้งจำนวนมากที่เกิดขึ้นในระหว่างกระบวนการออกซิเดชั่น ซึ่งใช้ในการอุ่นก๊าซเสียที่เข้ามาในรอบถัดไป

3. วงจรปิดนี้ช่วยลดการใช้พลังงานในการทำงานของอุปกรณ์ได้อย่างมาก และตระหนักถึงคุณประโยชน์สองประการของการปกป้องสิ่งแวดล้อมและการประหยัดพลังงาน

เมื่อเปรียบเทียบกับอุปกรณ์บำบัดก๊าซเสียแบบดั้งเดิม Regenerative Thermal Oxidizer (RTO) ไม่จำเป็นต้องเปลี่ยนวัสดุดูดซับบ่อยครั้ง ให้ประสิทธิภาพการบำบัดที่เสถียรกว่า และสามารถปรับให้เข้ากับก๊าซเสียทางอุตสาหกรรมที่มีความเข้มข้นและส่วนประกอบต่างกัน พร้อมช่วงการใช้งานที่กว้างมาก

ส่วนประกอบหลักและลิงค์ทางเทคนิคที่สำคัญ

เซรามิกรีเจนเนอเรชั่น: สื่อเก็บความร้อนแกนกลาง

เซรามิกที่สร้างใหม่เป็นส่วนประกอบหลักของ RTO ซึ่งเทียบเท่ากับ "คลังเก็บพลังงานความร้อน" ของอุปกรณ์ ซึ่งประสิทธิภาพจะเป็นตัวกำหนดประสิทธิภาพการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่และความเสถียรในการทำงานโดยตรง

เซรามิกรีเจนเนอเรชั่นกระแสหลักใช้วัสดุเซรามิกรังผึ้งซึ่งมีข้อดีของพื้นที่ผิวจำเพาะขนาดใหญ่ การนำความร้อนที่ดีเยี่ยม ทนต่ออุณหภูมิสูง ทนต่อการกัดกร่อนและอายุการใช้งานยาวนาน และสามารถทำซ้ำการดูดซับความร้อนและวงจรการปล่อยภายใต้สภาพแวดล้อมที่มีอุณหภูมิสูง

เมื่อก๊าซไอเสียอุณหภูมิสูงไหลผ่าน เซรามิกที่สร้างใหม่จะดูดซับและกักเก็บความร้อนได้อย่างรวดเร็ว เมื่อก๊าซเสียจากอุตสาหกรรมอุณหภูมิต่ำเข้ามา จะปล่อยความร้อนที่เก็บไว้เพื่ออุ่นก๊าซเสีย ทำให้อุณหภูมิของเสียเพิ่มขึ้นอย่างรวดเร็ว และลดการใช้พลังงานที่จำเป็นสำหรับการเกิดออกซิเดชันที่อุณหภูมิสูงตามมาได้อย่างมาก

เซรามิกรีเจนเนอเรชั่นคุณภาพสูงช่วยให้อุปกรณ์มีประสิทธิภาพในการนำความร้อนกลับมาใช้ใหม่ได้มากกว่า 95% ซึ่งช่วยลดต้นทุนการดำเนินงานขององค์กรได้อย่างมาก และสะท้อนถึงข้อได้เปรียบหลักของการประหยัดพลังงานและการปกป้องสิ่งแวดล้อมได้อย่างเต็มที่

ออกซิเดชันที่อุณหภูมิสูง: การเชื่อมต่อหลักสำหรับการกำจัดสารอินทรีย์ระเหย

ออกซิเดชันที่อุณหภูมิสูงคือจุดเชื่อมโยงหลักของ RTO เพื่อให้เกิดการบำบัดสาร VOC และยังเป็นขั้นตอนสำคัญของการเผาไอเสีย

ห้องเผาไหม้ของ RTO มักจะรักษาอุณหภูมิระหว่าง 800°C ถึง 950°C หลังจากอุ่นด้วยเซรามิกรีเจนเนอเรชั่นแล้ว ก๊าซเสียทางอุตสาหกรรมจะเข้าสู่ห้องเผาไหม้และผสมกับออกซิเจนอย่างสมบูรณ์ในสภาพแวดล้อมที่มีอุณหภูมิสูง โมเลกุลของสารอินทรีย์ระเหย (VOC) ในก๊าซเสียจะถูกแตกร้าวและออกซิไดซ์อย่างสมบูรณ์ และในที่สุดก็ถูกแปลงเป็น CO₂ และ H₂O ที่ไม่เป็นอันตราย ซึ่งช่วยขจัดมลพิษของสารอินทรีย์ระเหย (VOCs) โดยพื้นฐาน

สำหรับสารมลพิษอินทรีย์ระเหยง่าย เช่น ซีรีส์เบนซีน แอลกอฮอล์ เอสเทอร์ และคีโตน ช่วงอุณหภูมินี้สามารถบรรลุถึงการทำให้เป็นแร่และการสลายตัวได้เกือบสมบูรณ์ สำหรับสารทนไฟ ประสิทธิภาพการสลายตัวสามารถปรับปรุงเพิ่มเติมได้โดยการเพิ่มอุณหภูมิให้สูงกว่า 900 ℃อย่างเหมาะสมเพื่อให้มั่นใจถึงผลการทำให้บริสุทธิ์

ความเสถียรของกระบวนการออกซิเดชันที่อุณหภูมิสูงจะกำหนดประสิทธิภาพการทำให้บริสุทธิ์ของอุปกรณ์โดยตรง และเป็นการรับประกันขั้นพื้นฐานสำหรับการทำให้บริสุทธิ์ที่มีประสิทธิภาพสูง

การนำความร้อนเหลือทิ้งกลับมาใช้ใหม่: ข้อได้เปรียบหลักของการประหยัดพลังงาน

การนำความร้อนเหลือทิ้งกลับมาใช้ใหม่เป็นข้อได้เปรียบหลักที่ทำให้ RTO แตกต่างจากเตาเผาแบบดั้งเดิม และยังเป็นวิธีสำคัญในการประหยัดพลังงานและรักษาสิ่งแวดล้อมอีกด้วย

ก๊าซไอเสียอุณหภูมิสูงจำนวนมากที่เกิดขึ้นระหว่างการเกิดออกซิเดชันที่อุณหภูมิสูงประกอบด้วยพลังงานความร้อนมหาศาล การปล่อยก๊าซโดยตรงจะไม่เพียงแต่ทำให้เกิดการสูญเสียพลังงานอย่างร้ายแรง แต่ยังนำไปสู่อุณหภูมิของก๊าซไอเสียที่เต้าเสียบอุปกรณ์มากเกินไป ซึ่งก่อให้เกิดผลกระทบรองต่อสภาพแวดล้อมโดยรอบ

RTO นำพลังงานความร้อนกลับมาใช้ใหม่ได้อย่างเต็มที่จากก๊าซไอเสียที่มีอุณหภูมิสูงผ่านการดูดซับความร้อนเป็นระยะและการปล่อยเซรามิกที่สร้างใหม่ ซึ่งใช้ในการอุ่นก๊าซเสียทางอุตสาหกรรมที่เข้ามา ทำให้อุณหภูมิของก๊าซเสียสูงกว่า 700°C ก่อนเข้าสู่ห้องเผาไหม้ ซึ่งช่วยลดการใช้เชื้อเพลิงเสริมที่จำเป็นสำหรับการทำความร้อนในห้องเผาไหม้ได้อย่างมาก

เมื่อความเข้มข้นของ VOCs ในก๊าซเสียถึงค่าที่กำหนด ความร้อนที่เกิดจากปฏิกิริยาออกซิเดชันจะสามารถตอบสนองความต้องการในการอุ่นเครื่องและออกซิเดชันที่อุณหภูมิสูงได้เอง ทำให้เกิด "การเผาไหม้อย่างยั่งยืนในตัวเอง" โดยไม่ต้องใช้เชื้อเพลิงเสริมเพิ่มเติม ซึ่งช่วยลดต้นทุนด้านพลังงานขององค์กรได้อีก

นอกเหนือจากการอุ่นแก๊สเสียแล้ว ความร้อนเสียที่นำกลับมาใช้ใหม่ยังสามารถแปลงเป็นไอน้ำผ่านหม้อต้มความร้อนเหลือทิ้ง หรือเป็นน้ำร้อนผ่านเครื่องแลกเปลี่ยนความร้อนเพื่อให้ความร้อนในโรงงาน การทำความร้อนในกระบวนการ และวัตถุประสงค์อื่น ๆ ทำให้เกิดการใช้พลังงานแบบเรียงซ้อนและเพิ่มประโยชน์ในการประหยัดพลังงานได้สูงสุด

ดำเนินกระบวนการทำงานแบบ Closed-Loop ให้สมบูรณ์

ที่ตัวออกซิไดเซอร์ความร้อนแบบปฏิรูป (RTO)ใช้โครงสร้างแบบหลายห้อง (การออกแบบ 3 ห้องหลัก) และตระหนักถึงการทำงานที่ต่อเนื่องและมีเสถียรภาพผ่านการควบคุมลำดับการสลับวาล์วที่แม่นยำ กระบวนการดำเนินงานหลักแบ่งออกเป็น 3 ขั้นตอน:

1. ขั้นตอนการอุ่นเครื่องและนำความร้อนกลับคืนมา:ก๊าซเสียจากอุตสาหกรรมจะเข้าสู่ห้องปฏิรูปห้องแรกผ่านทางพัดลมดูดอากาศ และถูกอุ่นให้ใกล้กับอุณหภูมิออกซิเดชันด้วยเซรามิกสร้างใหม่ เสร็จสิ้นขั้นตอนแรกของการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่

2. ขั้นตอนการออกซิเดชันที่อุณหภูมิสูง:ก๊าซเสียที่ผ่านการอุ่นจะเข้าสู่ห้องเผาไหม้ ทำให้เกิดออกซิเดชันที่อุณหภูมิสูงและการเผาไอเสียที่อุณหภูมิ 800°C-950°C และ VOCs จะสลายตัวเป็นสารที่ไม่เป็นอันตรายอย่างสมบูรณ์ 3.การจัดเก็บความร้อนและระยะการปล่อยมาตรฐาน: ก๊าซไอเสียอุณหภูมิสูงที่ผ่านการกรองแล้วจะเข้าสู่ห้องสร้างใหม่ที่สอง ถ่ายเทความร้อนไปยังเซรามิกที่สร้างใหม่เพื่อจัดเก็บ จากนั้นก๊าซไอเสียที่สะอาดที่ระบายความร้อนแล้วจะถูกปล่อยผ่านปล่องไฟได้ตามมาตรฐาน

หลังจากรอบการทำงาน อุปกรณ์จะเปลี่ยนทิศทางการไหลของอากาศผ่านการสลับวาล์ว และห้องสร้างใหม่ทั้งสองห้องจะสลับกันทำหน้าที่กักเก็บความร้อนและอุ่นเครื่อง ห้องชะล้างโดยเฉพาะได้รับการติดตั้งเพื่อหลีกเลี่ยงก๊าซเสียที่ไม่ทำปฏิกิริยาหลุดออกไปในระหว่างการเปลี่ยนวาล์ว ช่วยให้มั่นใจได้ถึงการทำงานของอุปกรณ์อย่างต่อเนื่องและมีเสถียรภาพ ตลอดจนการบำบัด VOCs ที่ยั่งยืนและการทำให้บริสุทธิ์ที่มีประสิทธิภาพสูง

ข้อได้เปรียบด้านประสิทธิภาพหลักและการปฏิบัติตามข้อกำหนด

การทำให้บริสุทธิ์ที่มีประสิทธิภาพสูงและการปลดปล่อยมาตรฐานเป็นตัวบ่งชี้ประสิทธิภาพหลักของ RTO และยังเป็นความต้องการหลักสำหรับองค์กรในการเลือกอุปกรณ์นี้

ประสิทธิภาพการทำให้บริสุทธิ์สูงเป็นพิเศษ:ด้วยการออกซิเดชันที่อุณหภูมิสูงอย่างละเอียดและการทำงานที่เสถียรของเซรามิกที่สร้างใหม่ RTO จึงสามารถบรรลุอัตราการกำจัดสารอินทรีย์ระเหยได้มากกว่า 99% ซึ่งสูงกว่ามาตรฐานการปล่อยมลพิษด้านการคุ้มครองสิ่งแวดล้อมระดับชาติและระดับท้องถิ่นมาก

รับประกันการปฏิบัติตามข้อกำหนดที่มั่นคง:อุปกรณ์ดังกล่าวมาพร้อมกับระบบตรวจสอบออนไลน์ที่สมบูรณ์ ซึ่งสามารถตรวจสอบพารามิเตอร์หลักแบบเรียลไทม์ เช่น ความเข้มข้นของก๊าซเสียทางเข้าและทางออก อุณหภูมิห้องเผาไหม้ และอุณหภูมิเซรามิกที่สร้างใหม่ เมื่อพารามิเตอร์ผันผวน ระบบจะปรับสถานะการทำงานโดยอัตโนมัติเพื่อให้แน่ใจว่าอุปกรณ์อยู่ในสภาพการทำงานที่เหมาะสมที่สุดอยู่เสมอ และปล่อยก๊าซเสียที่ผ่านการบำบัดตามมาตรฐานอย่างมีเสถียรภาพ ช่วยให้องค์กรต่างๆ หลีกเลี่ยงความเสี่ยงในการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม

การปรับตัวที่แข็งแกร่ง:RTO สามารถบำบัดก๊าซเสียอินทรีย์ที่มีซัลเฟอร์ ฮาโลเจน และสารอื่นๆ ที่ทำให้ตัวเร่งปฏิกิริยาเลิกใช้งานได้ง่าย โดยมีช่วงการใช้งานที่กว้างกว่าเทคโนโลยีบำบัดก๊าซเสียอื่นๆ เช่น การเผาไหม้ด้วยตัวเร่งปฏิกิริยา สามารถปรับให้เข้ากับก๊าซเสียที่มีปริมาณอากาศมาก ความเข้มข้นปานกลางและสูง และส่วนประกอบต่างๆ

สถานการณ์การใช้งานที่หลากหลาย

ของเราตัวออกซิไดเซอร์ความร้อนแบบปฏิรูป (RTO)มีการใช้กันอย่างแพร่หลายในภาคอุตสาหกรรมต่างๆ ที่มีการปล่อยสาร VOCs เหมาะอย่างยิ่งสำหรับสถานการณ์ต่อไปนี้:

อุตสาหกรรมการเคลือบ:ก๊าซเสียที่ประกอบด้วยซีรีส์เบนซีนและเอสเทอร์ที่เกิดขึ้นในกระบวนการพ่นรถยนต์และเฟอร์นิเจอร์ หลังจากการบำบัดด้วย RTO อัตราการกำจัด VOCs สามารถเข้าถึงได้มากกว่า 99% และความร้อนเหลือทิ้งที่นำกลับมาใช้ใหม่ได้สามารถนำมาใช้ในกระบวนการทำให้แห้ง โดยมีอัตราการประหยัดพลังงานมากกว่า 40%

อุตสาหกรรมการพิมพ์:โทลูอีน เอทิลอะซิเตต และก๊าซเสียอื่นๆ ที่เกิดจากการพิมพ์แบบกราเวียร์ หลังจากการบำบัดด้วย RTO ไม่เพียงแต่บรรลุการปล่อยมาตรฐานเท่านั้น แต่ยังสามารถใช้ความร้อนเหลือทิ้งที่นำกลับมาใช้สำหรับการอบแห้งหมึกได้ ซึ่งช่วยลดต้นทุนการดำเนินงานขององค์กรได้อย่างมาก

อุตสาหกรรมเคมีและยา:ก๊าซเสียอินทรีย์ที่เกิดจากการสังเคราะห์ทางเคมี การผลิตขั้นกลางทางเภสัชกรรม และกระบวนการผลิต API

อิเล็กทรอนิกส์ เฟอร์นิเจอร์ และอุตสาหกรรมอื่นๆ:ก๊าซอินทรีย์ระเหย (VOCs) ที่เกิดขึ้นในการผลิตอุปกรณ์อิเล็กทรอนิกส์ การผลิตเฟอร์นิเจอร์ บรรจุภัณฑ์และการพิมพ์ และกระบวนการผลิตอื่นๆ

การประหยัดพลังงานและคุณค่าการพัฒนาที่ยั่งยืน

ภายใต้เป้าหมาย "คาร์บอนคู่" และกฎระเบียบด้านการคุ้มครองสิ่งแวดล้อมที่เข้มงวดมากขึ้นอุปกรณ์ออกซิไดเซอร์ความร้อนแบบปฏิรูป (RTO)มีข้อได้เปรียบที่โดดเด่นในการประหยัดพลังงานและรักษาสิ่งแวดล้อม: เมื่อเปรียบเทียบกับเตาเผาแบบใช้เชื้อเพลิงโดยตรงแบบดั้งเดิม RTO มีประสิทธิภาพการนำความร้อนกลับมาใช้ใหม่ได้มากกว่า 95% ซึ่งสามารถลดการใช้พลังงานเสริม เช่น ก๊าซธรรมชาติและไฟฟ้าได้อย่างมาก และช่วยประหยัดค่าใช้จ่ายด้านพลังงานสำหรับองค์กรได้มากทุกปี

อุปกรณ์จะสลายสารอินทรีย์ระเหยได้อย่างสมบูรณ์ผ่านการเกิดออกซิเดชันที่อุณหภูมิสูง หลีกเลี่ยงมลพิษขยะมูลฝอยที่เกิดจากการทดแทนวัสดุสิ้นเปลืองในวิธีการดูดซับแบบดั้งเดิม ตระหนักถึงการบำบัดมลพิษที่ไม่เป็นอันตราย ปกป้องสิ่งแวดล้อม และลดต้นทุนการรักษาสิ่งแวดล้อมขององค์กร

ไม่เพียงแต่ช่วยให้องค์กรต่างๆ บรรลุการปล่อยก๊าซเสียทางอุตสาหกรรมที่ได้มาตรฐาน แต่ยังช่วยให้องค์กรต่างๆ ลดการปล่อยก๊าซคาร์บอน และส่งเสริมการเปลี่ยนแปลงสีเขียวและคาร์บอนต่ำขององค์กรต่างๆ

ด้วยการอัพเกรดเทคโนโลยีการปกป้องสิ่งแวดล้อมอย่างต่อเนื่องของเราอุปกรณ์ออกซิไดเซอร์ความร้อนแบบปฏิรูป (RTO)กำลังพัฒนาไปสู่ระบบอัจฉริยะและการแยกส่วน ซึ่งจะปรับปรุงประสิทธิภาพการบำบัด ลดต้นทุนการดำเนินงาน ให้การสนับสนุนการพัฒนาสีเขียวขององค์กรอุตสาหกรรมที่แข็งแกร่งยิ่งขึ้น และช่วยปรับปรุงคุณภาพสภาพแวดล้อมในชั้นบรรยากาศอย่างต่อเนื่อง
